Ürün ayrıntıları:
|
| Vurgulamak: | SM OM3 Fiber Üzerinden DVI Genişletici,EDID Programlama DVI Optik Genişletici,EDID Programlama Fiber Üzerinden DVI Genişletici |
||
|---|---|---|---|

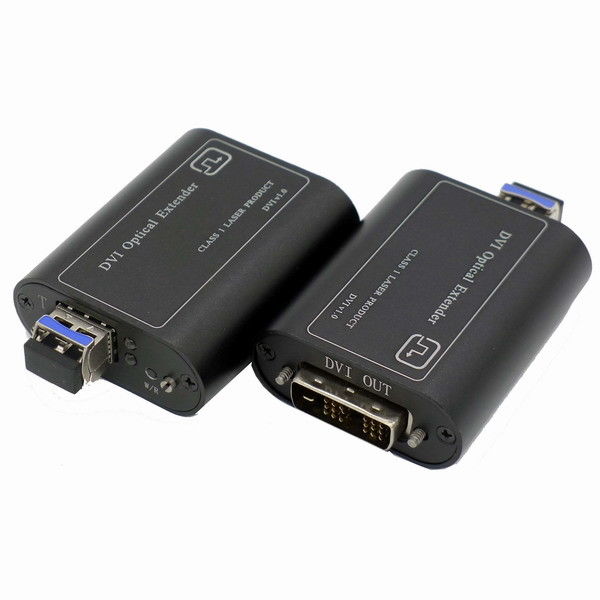

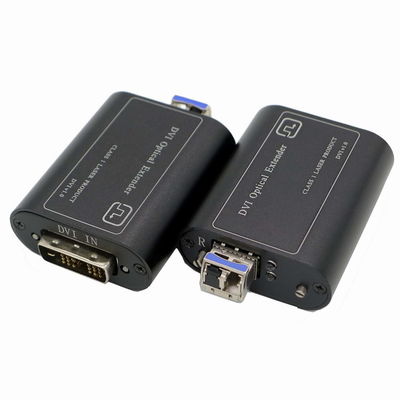

SM OM3 DVI Aşırı Fiber Genişletici Optik Taşıma Sistemi EDID Programlama
Fiber Genişletici üzerinden DVI
DVI optik genişletici, yüksek çözünürlüklü DVI sinyallerini 300 metreye (OM3 MM fiber) veya 10 km'ye (SM fiber) kadar kablo uzunlukları ve 4096×2160@30HZ'ye kadar çözünürlüğe sahip tek bir optik fiber üzerinden dağıtabilen bir fiber optik taşıma sistemidir.Kullanılacak monitörlerde kullanmadan önce vericiyi bağlayın, verici anahtarına tıklayın, EDID'yi okumak ve yazmak için verici içindeki ekranda okunacak ve saklanacaktır, EDID programlamanın kendisi, böylece özelliklerine uyum sağlayabilmektedir. Ekran sisteminin farklı çözünürlüğü, kullanımını daha özlü, rahat ve güvenilir hale getirir.
DVI over fiber dönüştürücü, çeşitli yüksek çözünürlüklü çözünürlük oranlı iletimi destekler, en yüksek erişim UXGA 1600*1200 veya WUXGA 1920*1200@60Hz veya HDTV 1080P 1920*1080@60Hz, 2048x1080, 2K/4K, maksimum çözünürlük 4096×2160@'dır. 30HZ .Maks bant genişliği 11Gbps.
ŞARTNAME
Optik:
| dalga boyu | 850nm ve 1310nm |
| Çıkış gücü | -6~-1dBm |
| Optik fiber | OM3 çoklu mod, 9/125u tek mod |
| Alım hassasiyeti | -16dBm |
| Optik konektör | 1 adet LC |
| Mesafe | 0~300M (OM3 MM) / 0~10KM (SM) |
Video:
| DVI Girişi/Çıkış | ||
| Çıkış videosu | DVI 1.0 | |
| Giriş video sinyali | 0.5~1.0V PP | |
| Giriş sinyali DDC | 5V PP (TTL) | |
| Bağlayıcı | 18+1 DVI Erkek | |
| Genel: | ||
| Giriş gücü | 5 V DC | |
| Güç tüketimi (maksimum) | 2,4 W(maks) | |
| Çalışma sıcaklığı | -20°C ila 55°C | |
| Depolama sıcaklığı | -40°C ila 85°C | |
| Çalışma Nemi | %0 ~ 95 (yoğuşmasız) | |
| Net ağırlığı | Çift başına 190g | |
| Kasa malzemesi | Alüminyum | |
| Ürün boyutu | 64mm×52mm×22,5mm( L/W/H) | |
Ekipman kurulumu ve işletimi
Adım 1: Bilgisayarı ve monitör gücünü açın.
Adım 2: EDID monitörünü okuyun, yöntemleri okuyun, lütfen aşağıdaki adımları izleyin:
(1) önce 5 v güç adaptörünü vericiye bağlayın, güç ışığının kırmızı LED'inin yandığından emin olun.(2) monitör güç kaynağını açın, ardından verici DVI arayüzü başlatmasını DVI arayüzü görüntüleme cihazına bağlayın.
(3) verici EDID okuma/yazma düğmesine basın, EDID R/W ışığı yanar, bunun EDID bilgi görüntüleme cihazını okumak olduğunu söyler.EDID bilgilerinin okunması tamamlandıktan 10 saniye sonra yeşil gösterge ışığı söner, vericinin gücünü kapatın.
Güç ve EDID W/R lambası durumu: güç kaynağı kırmızı ışık, okuma ve yazma EDID yeşil ışık.
Not: Başka bir görüntüleme cihazında değişiklik olursa lütfen ikinci adımı tekrar yapınız.
Adım 3: önce 5 v güç adaptörünü vericiye bağlayın, güç ışığının kırmızı LED'inin yandığından emin olun, verici DVI arayüzünü DVI arayüzünün PC'sine bağlayın.
Adım 4: Güç ışığı kırmızı LED'inin yandığından emin olmak için 5 v güç adaptörünü alıcıya bağlayın.Alıcının ve ekranın DVI bağlantı noktasını bağlayın.
Adım 5: LC fiber optik bağlantı şemasına göre yapılacaktır.
Alıcı Gücü ve fiber lamba durumu: güç kaynağı kırmızı ışığı, yeşil ışığı bağlayan optik fiber sinyali.
