Ürün ayrıntıları:
|
| Vurgulamak: | 2CH 3G HD SDI,Ethernet İletimi 3G SDI,Yayın 3G HD SDI |
||
|---|---|---|---|

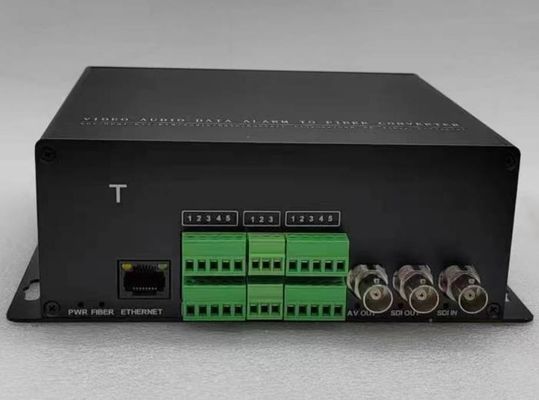

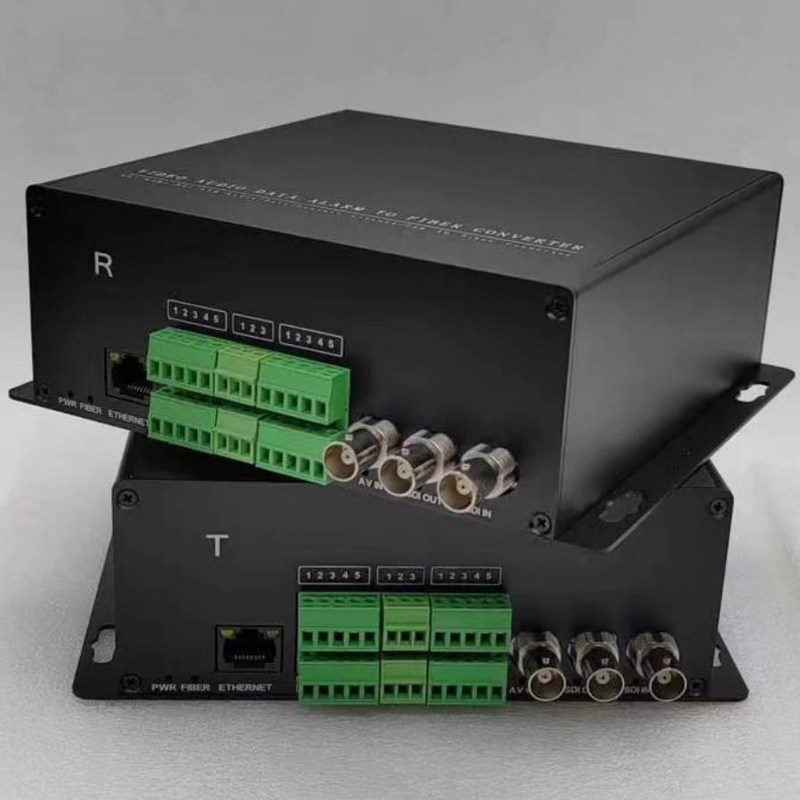

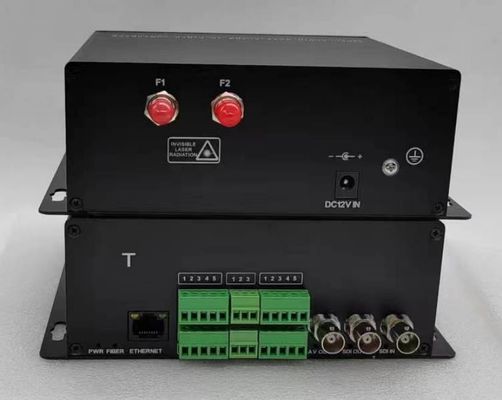

Fiber Üzerinden Ethernet İletimi ile 2CH 3G HD SDI
Fiber üzerinden Ethernet ile 2CH 3G SDI
ÖZELLİKLER
· 1 kanal ileri 3G SDI 1 kanal geri 3G SDI ve optik fiber üzerinden dijital video sinyalinin 10/100M Ethernet iletimi
· Patolojik paterni yönetir
· Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
· Otomatik yeniden zamanlama 270Mbit/sn - 1,48Gbit/sn – 2,97Gbit/sn
· Desteklenen sinyal tipi: SMPTE 424M, SMPTE 292M ve SMPTE 259M standartlarına göre 270Mbit/s - 3Gbit/s
· En az 20 km'lik (6,2 mil) uzun iletim kapasitesi
· Endüstriyel uygulama için terminal bloğu güç girişi
· WDM teknolojisi
TANIM
SDI serisi fiber video dönüştürücü, yayın veya gözetim uygulamaları için ideal ve ekonomik bir çözümdür.Bir HD-SDI elektrik girişi alır ve elektrikli SDI sinyalini mükemmel şekilde tek modlu optik SDI sinyaline dönüştürür.SDTV (143-540Mbps), HDTV (1.485Gbps) ve HDTV (3Gbps, 1080p60) aktarım görüntülerini destekler.
Hem verici hem de alıcı, sinyali tutarlı kalite için yeniden yapılandırmak amacıyla giriş biriminde eşitleme ve yeniden saat ayarı sağlar.Elektronik ve optik ayarlamalar asla gerekli değildir.Sistem durumunu anında izlemek için LED göstergeler sağlanmıştır.Cihazlar, farklı çalışma ortamlarına uygun olarak bağımsız veya rafa monte kurulum için mevcuttur.
Optik:
| dalga boyu | 1310nm&1470nm~1610nm |
| Çıkış gücü | -8~-3dBm / -3~+2dBm |
| Optik fiber | 50/125u çoklu mod,62,5/125u çoklu mod,9/125u tekli mod |
| Alım hassasiyeti | -18dBm |
| Optik konektör | FC/ST/SC |
| Mesafe | 0~500M (MM) / 0~10KM (KÖ) |
Ethernet:
| Çalışma modu | Tam çift yönlü/yarı çift yönlü |
| Veri hızı | 10/100Mbps(OTOMATİK) |
| bağlantı terminali | RJ45 |
Video:
| SDI Girişi | ||
| Sinyal Tipi SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M | |
| Veri oranları | 270Mbit/sn - 1,48Gbit/sn – 2,97Gbit/sn | |
| Kablo Eşitleme |
Otomatik kablo EQ (Belden 1694A kablosu) 250 m @ 270 Mbit/s, 140 m @ 1,5 Gbit/s, 80 m @ 2,97 Gbit/s |
|
| Bağlayıcı | BNC 75 ohm | |
| Genel: | ||
| Giriş gücü | 12VDC | |
| Güç tüketimi (maksimum) | <5W | |
| Çalışma sıcaklığı | 0°C ila 55°C | |
| Depolama sıcaklığı | -40°C ila 85°C | |
| Çalışma Nemi | %0 ~ 95 (yoğuşmasız) | |
| Net ağırlığı | Çift başına 1,5 KG | |
| Boyut | 175mm×154mm×30mm | |
| Kasa malzemesi | Alüminyum | |
