Ürün ayrıntıları:
|
| Tip: | Fiber Dönüştürücü | 12G SDI: | 12G SDI FİBER DÖNÜŞTÜRÜCÜ |
|---|
Optik fiber üzerinden UHDTV/4K/8K/HDTV/SDTV SDI sinyalinin 1 kanal video ve ses iletimi
· Patolojik paterni yönetir
· Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
·Entegre yeniden saat ayarlayıcı ile 270Mbit/sn, 1,48Gbit/sn, 2,97Gbit/sn, 5,94Gbit/sn, 11,88Gbit/sn
·SMPTE ST-2082, ST-2081, 424M, 344M, 292M, 259M, DVB-ASI'yi destekler,
· En az 500M (MM fiber)/10KM(SM fiber) uzun iletim kapasitesi
· Endüstriyel uygulama için terminal bloğu güç girişi
· Çalışırken değiştirmeyi ve çalışırken takmayı destekler
·Simplex LC/PC tek modlu optik bağlantı
TANIM

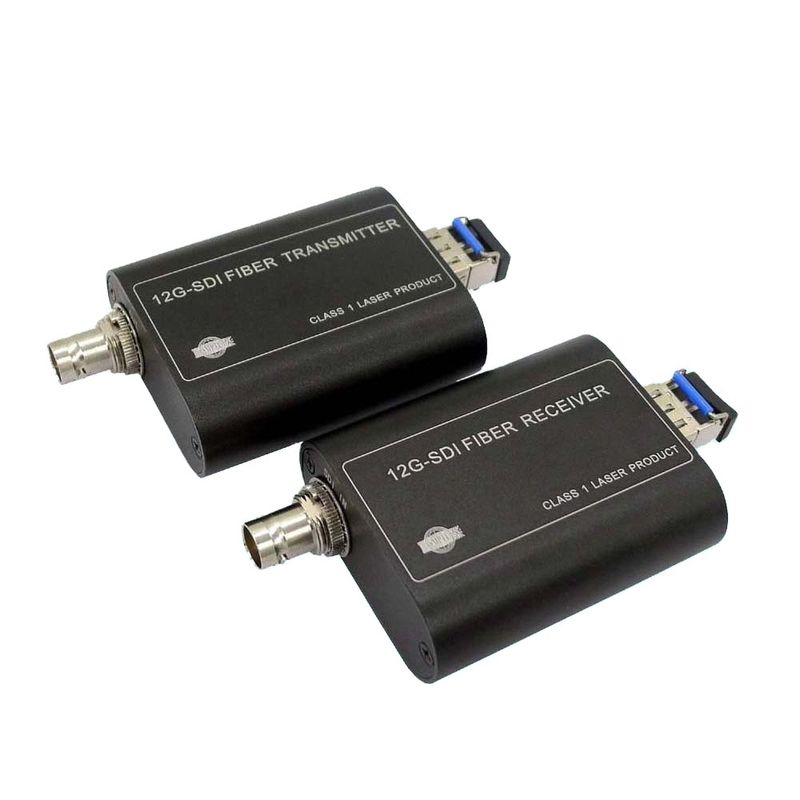

12G-SDI - fiber dönüştürücü, yayın veya gözetim uygulamaları için ideal ve ekonomik bir çözümdür.Bir adet 12G/6G/3G/HD/SD -SDI elektrik girişi alır, elektrikli SDI sinyalini mükemmel bir şekilde fiber optik SDI sinyaline dönüştürür.UHDTV/4K/8K/HDTV/SDTV SDI sinyalinin iletimini destekler.
Hem verici hem de alıcı, tutarlı kalite için sinyali yeniden yapılandırmak amacıyla giriş biriminde eşitleyici ve entegre yeniden saat ölçer sağlar.Ayrıca, gelişmiş fiber teknolojisi ile 12G-SDI'dan fibere, tam aktarımını kanıtlamak için patolojik modeli kolayca geçebilir.
Özellikler:
|
SDI girişi/çıkışı |
||
|
Sinyal formatı |
SMPTE ST-2082, ST-2081, 424M, 344M, 292M, 259M, DVB-ASI, |
|
|
Veri hızı |
270Mbit/sn, 1,48Gbit/sn, 2,97Gbit/sn, 5,94Gbit/sn, 11,88Gbit/sn |
|
|
Kablo Eşitleme |
Otomatik kablo EQ (Belden 1694A kablosu) 11,88 Gbps'de 75 m (4Kp60 UHD) 5,94 Gb/sn'de (UHD) 120 m 2,97 Gb/sn'de (FHD) 200 m 1,485 Gb/sn'de (HD) 280 m 270 Mbps'de (SD) 600 m
|
|
|
SDI arabirimi |
BNC 75 ohm |
|
|
Fiber arayüzü |
LC/PC |
|
|
Verici kanal sayısı |
1 |
|
|
Verici dalga boyu |
1310 deniz mili |
|
|
Verici çıkış gücü |
-6~-1dBm(0±3dBm isteğe bağlı) |
|
|
Alıcı çıkışı sayısı |
1 |
|
|
Alıcı Duyarlılığı |
-14.4dBm~-1dBm |
|
|
genel dizin |
||
|
Giriş gücü |
DC 5 V veya 12 V |
|
|
Güç tüketimi |
<5W |
|
|
Çalışma Sıcaklığı |
-20°C ila 70°C |
|
|
Saklama derecesi |
-40°C ila 85°C |
|
|
nem |
%0 ~ 95(yoğuşmasız) |
|
|
Kasa malzemesi |
Alüminyum |
|
|
Net ağırlık |
210g / çift(Güç kaynağı ile 440 gr/çift) |
|
