Ürün ayrıntıları:
|
| Tip: | Fiber Dönüştürücü |
|---|
ÖZELLİKLERİ
· Optik fiber üzerinden dijital video sinyalinin 1 kanal video ve ses iletimi
· Patolojik paterni yönetir
· Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
· Otomatik yeniden zamanlama 270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn
· Desteklenen sinyal türü: SMPTE 424M, SMPTE 292M ve SMPTE 259M standartlarına göre 270Mbit/s - 3Gbit/s
·HD-SDI kamera sistemleriyle doğrudan uyumludur ve RS-485 veri protokollerini destekler
· Uzun iletim kapasitesi en az 20 km(6.2 mil)
· Endüstriyel uygulama için terminal bloğu güç girişi
· Çalışırken değiştirmeyi ve çalışırken takmayı destekler
·Simplex LC/PC tek modlu optik bağlantı

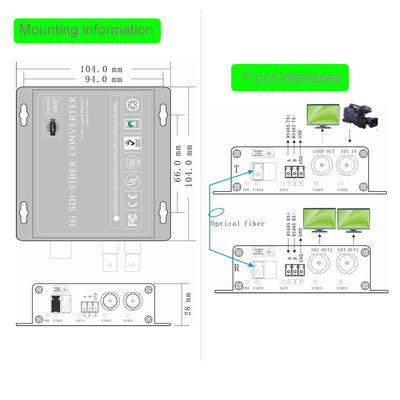

· 19'' 2U veya 4U rafa monte kasaya takılı bağımsız tip veya kart tipi.
TANIM

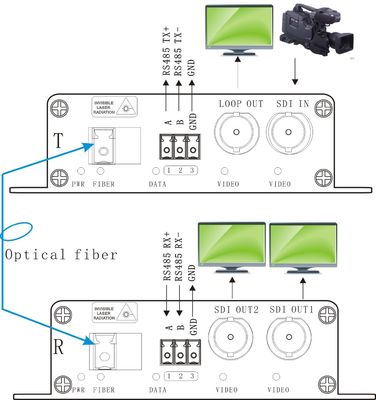

SDI serisi fiber video dönüştürücü, yayın veya gözetim uygulamaları için ideal ve ekonomik bir çözümdür.Bir HD-SDI elektrik girişi alır, elektrikli SDI sinyalini tek modlu optik SDI sinyaline mükemmel şekilde dönüştürür.SDTV (143-540Mbps), HDTV (1.485Gbps) ve HDTV (3Gbps, 1080p60) aktarım görüntüsünü destekler.
Hem verici hem de alıcı, tutarlı kalite için sinyali yeniden yapılandırmak amacıyla giriş biriminde eşitleme ve yeniden saat ayarı sağlar.Ayrıca, gelişmiş fiber teknolojisi ile SDI, tam iletimini kanıtlamak için patolojik paterni kolayca geçebilir.
buSDI serisi fiber video dönüştürücügenellikle kameraların P/T/Z özelliklerine sahip olduğu uygulamalarda kullanılır.Tak ve Çalıştır tasarımı, kurulum ve kullanım kolaylığı sağlar.Elektronik ve optik ayarlamalar asla gerekli değildir.Sistem durumunu anında izlemek için LED göstergeler sağlanmıştır.Cihazlar, farklı çalışma ortamları için uygun olan bağımsız veya rafa monte kurulum için mevcuttur.
ŞARTNAME
Optik:
|
dalga boyu |
149nm/1310nm |
|
Çıkış gücü |
-3~+2dBm |
|
Optik fiber |
9/125u tek mod |
|
Alım hassasiyeti |
-18dBm |
|
Optik konektör |
LC |
|
Mesafe |
0~40KM |
Veri:
|
veri protokolü |
Ters RS485 |
|
Veri hızı |
0~200 Kb/sn |
|
Hata oranı |
< 10-9 |
|
Bağlayıcı |
Standart terminal kablosu |
Video:
|
SDI Girişi |
||
|
Sinyal Tipi SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
|
Veri oranları |
270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn |
|
|
Kablo Eşitleme |
Otomatik kablo EQ (Belden 1694A kablosu) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
Bağlayıcı |
BNC 75 ohm |
|
|
Genel: |
||
|
Giriş gücü |
5 V DC |
|
|
Güç tüketimi (maksimum) |
3W |
|
|
Çalışma sıcaklığı |
0°C ila 55°C |
|
|
Depolama sıcaklığı |
-10°C ila 70°C |
|
|
Çalışma Nemi |
%0 ~ 95 (yoğuşmasız) |
|
|
Net ağırlık |
Çift başına 310g |
|
|
Kasa malzemesi |
Alüminyum |
|
