Ürün ayrıntıları:
|
| Tip: | SDI'dan Fiber'e dönüştürücü | Kullanmak: | geniş döküm |
|---|---|---|---|
| SDI uzun mesafe iletimi: | 20KM | Elyaf Sayısı: | 2 |
ÖZELLİKLERİ
· Optik fiber üzerinden dijital video sinyalinin 1 kanal SDI ve Ethernet iletimi
· Patolojik paterni yönetir
· Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
· Otomatik yeniden zamanlama 270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn
· Desteklenen sinyal türü: SMPTE 424M, SMPTE 292M ve SMPTE 259M standartlarına göre 270Mbit/s - 3Gbit/s
· Uzun iletim kapasitesi en az 10 km(6.2 mil)
· Endüstriyel uygulama için terminal bloğu güç girişi
TANIM

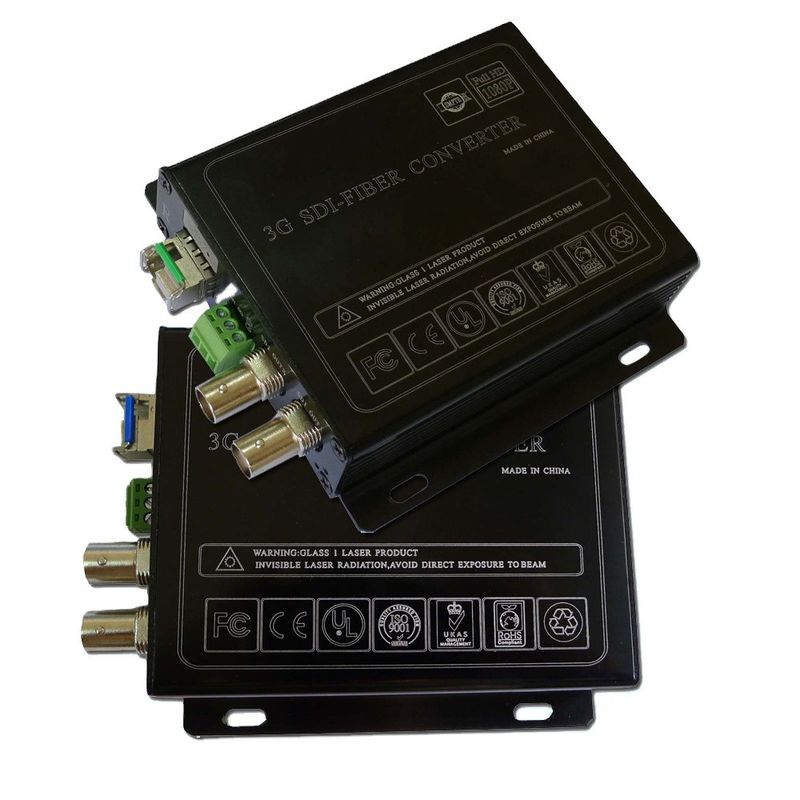

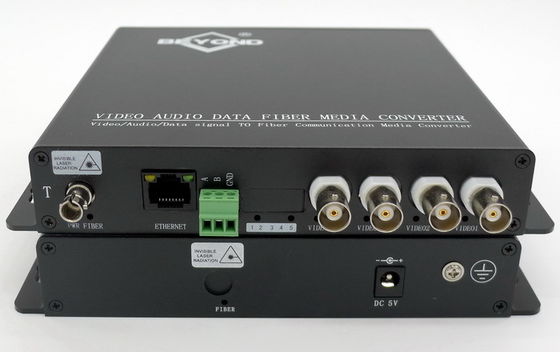

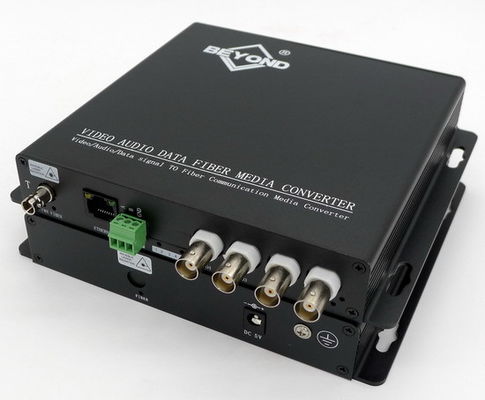

SDI serisi fiber video dönüştürücü, yayın veya gözetim uygulamaları için ideal ve ekonomik bir çözümdür.Bir HD-SDI elektrik girişi alır, elektrikli SDI sinyalini tek modlu optik SDI sinyaline mükemmel şekilde dönüştürür.SDTV (143-540Mbps), HDTV (1.485Gbps) ve HDTV (3Gbps, 1080p60) aktarım görüntüsünü destekler.
Hem verici hem de alıcı, tutarlı kalite için sinyali yeniden yapılandırmak amacıyla giriş biriminde eşitleme ve yeniden saat ayarı sağlar.Elektronik ve optik ayarlamalar asla gerekli değildir.Sistem durumunu anında izlemek için LED göstergeler sağlanmıştır.Cihazlar, farklı çalışma ortamları için uygun olan bağımsız veya rafa monte kurulum için mevcuttur.
ŞARTNAME
Optik:
|
dalga boyu |
1310nm&1470nm~1610nm |
|
Çıkış gücü |
-8~-3dBm / -3~+2dBm |
|
Optik fiber |
50/125u çoklu mod,62,5/125u çoklu mod,9/125u tek mod |
|
Alım hassasiyeti |
-18dBm |
|
Optik konektör |
FC/ST/SC |
|
Mesafe |
0~500M (MM) / 0~10KM (KÖ) |
Ethernet:
|
Çalışma modu |
Tam çift yönlü/yarı çift yönlü |
|
Veri hızı |
10/100Mbps(OTOMATİK) |
|
bağlantı terminali |
RJ45 |
RS485 Verileri:
|
veri protokolü |
RS485 |
|
Veri hızı |
0~200 Kb/sn |
|
Hata oranı |
< 10-9 |
|
Bağlayıcı |
Standart terminal kablosu |
Video:
|
SDI Girişi |
||
|
Sinyal Tipi SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
|
Veri oranları |
270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn |
|
|
Kablo Eşitleme |
Otomatik kablo EQ (Belden 1694A kablosu) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
Bağlayıcı |
BNC 75 ohm |
|
|
Genel: |
||
|
Giriş gücü |
12VDC |
|
|
Güç tüketimi (maksimum) |
<5W |
|
|
Çalışma sıcaklığı |
0°C ila 55°C |
|
|
Depolama sıcaklığı |
-40°C ila 85°C |
|
|
Çalışma Nemi |
%0 ~ 95 (yoğuşmasız) |
|
|
Net ağırlık |
Çift başına 1,5 KG |
|
|
Boyut |
175mm×154mm×30mm |
|
|
Kasa malzemesi |
Alüminyum |
|
Sistem bağlantı şeması
