Ürün ayrıntıları:
|
| Tip: | Video ti Fiber | Kullanmak: | Videodan Fibere |
|---|---|---|---|
| Elyaf Sayısı: | 1 | Liman: | Hongkong |
ÖZELLİKLERİ
· Optik fiber üzerinden dijital video sinyalinin 1 kanal video ve ses iletimi
· Patolojik paterni yönetir
· Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
· Otomatik tekrar saat270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn
· Destek sinyali türü:SMPTE 424M, SMPTE 292M ve SMPTE 259M standartlarına göre 270Mbit/s - 3Gbit/s
· Uzun iletim kapasitesi en az 10 km(10,2 mil)
· Endüstriyel uygulama için terminal bloğu güç girişi
·Çalışırken değiştirmeyi ve çalışırken takmayı destekler
·Simplex LC/PC tek modlu optik bağlantı
TANIM

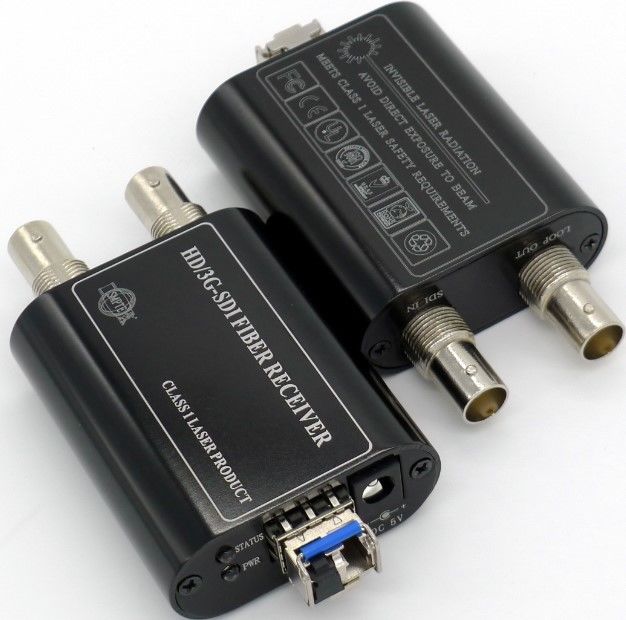

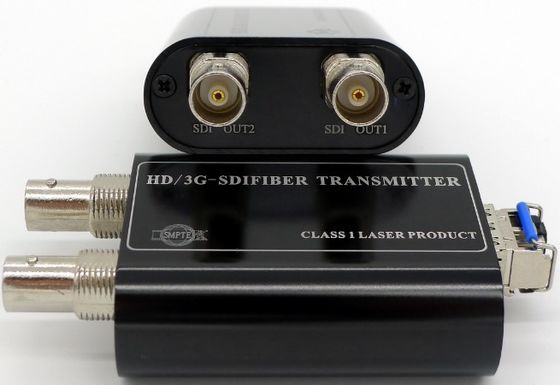

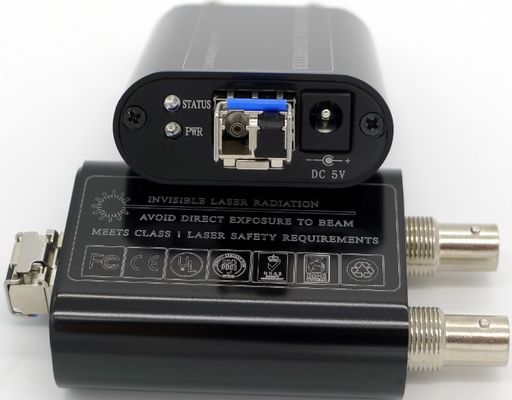

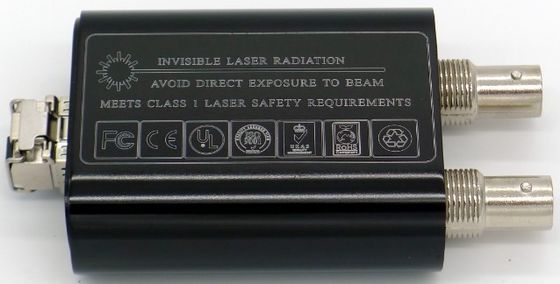

buSDI serisi fiber video dönüştürücü, yayın veya gözetim uygulamaları için ideal ve ekonomik bir çözümdür.Bir HD-SDI elektrik girişi alır, elektrikli SDI sinyalini tek modlu optik SDI sinyaline mükemmel şekilde dönüştürür.SDTV'nin (143-540Mbps) aktarım görüntüsünü destekler,HDTV (1.485Gbps)veHDTV (3Gbps, 1080p60).
Hem verici hem de alıcı, tutarlı kalite için sinyali yeniden yapılandırmak amacıyla giriş biriminde eşitleme ve yeniden saat ayarı sağlar.ayrıca, ileTransvanaGelişmiş fiber teknolojisi sayesinde SDI, eksiksiz iletimini kanıtlamak için patolojik modeli kolayca geçebilir.
UYGULAMA
Pano ve Bağlantı Grafikleri
Özellikler:
|
SDIgiriş çıkış |
||
|
Sinyal formatı |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
|
Dbir oranda |
270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn |
|
|
Kablo Eşitleme |
Otomatik kablo EQ (Belden 1694A kablosu) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
SDI arabirimi |
BNC 75 ohm |
|
|
Fiber arayüzü |
LC/PC |
|
|
Nverici kanal numarası |
1 |
|
|
Tverici dalga boyu |
Sstandart1310 deniz mili(1550 nmisteğe bağlı,CWDM dalga boyu isteğe bağlı) |
|
|
TVerici çıkış gücü |
-9~-3dBm(0±3dBmisteğe bağlı) |
|
|
Nalıcı çıkış sayısı |
1 |
|
|
Ralıcı hassasiyeti |
-18dBm~0dBm |
|
|
genel dizin |
||
|
Giriş gücü |
DC 5Vveya 12V |
|
|
Güç tüketim |
Verici: 1,8 W Alıcı: 1,5 W |
|
|
Çalışma Sıcaklığı |
-20°C ila70°C |
|
|
Saklama derecesi |
-40°C ila85°C |
|
|
nem |
%0 ~ 95(yoğuşmasız) |
|
|
Case malzemesi |
Alüminyum |
|
|
Net ağırlık |
210g/çift (ile birlikteGüç kaynağı 440 g/çift) |
|
