Ürün ayrıntıları:
|
| Tip: | veri videosu | Kullanmak: | veri videosu |
|---|---|---|---|
| Garanti: | 3 yıl | Elyaf Sayısı: | 1. |
| Vurgulamak: | Mini TV Prodüksiyon Canlı Yayın ve Kamera Aksesuarları,TV Prodüksiyon Canlı Yayın Ve Kamera Aksesuarları Mini,mini optik verici |
||

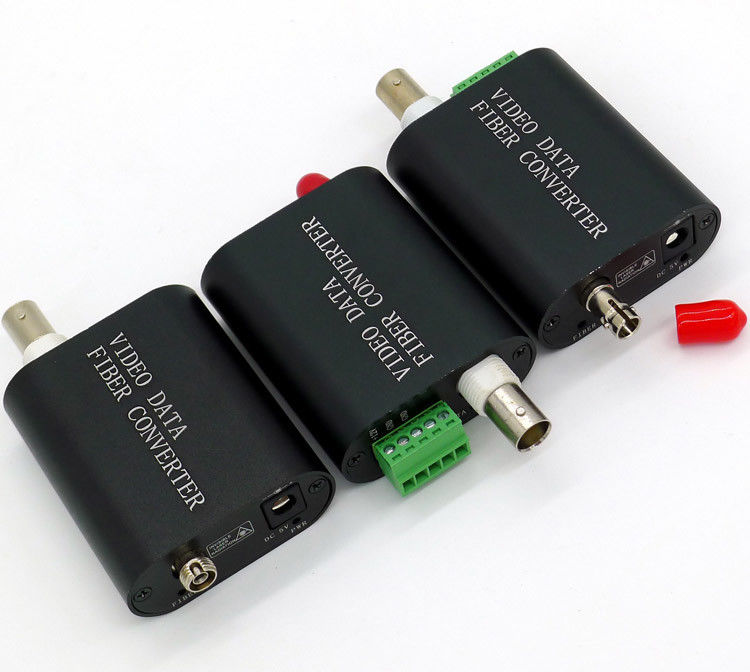

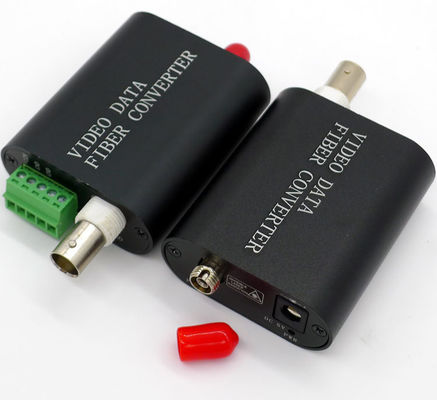

Mikro videodan fibere dönüştürücü, 1 kanal video + 1 kanal veri desteği (Varsayılan ters veri RS485, isteğe bağlı RS232), (kamera kapağına kolayca gömülür), minyatür optik alıcı-verici, aynı anda bir optik fiber iletiminde 1 video + 1 veri sağlayabilir.Küçük hacimli, yüksek güvenilirlik özelliklerine sahiptir, yalnızca boyutu: 64 mm (BNC hariç) (BNC82mm dahil) x52mmx22mm, genişlik normal kartvizitin genişliğine yakın, uzunluk, normal karttan daha kısa, entegrasyona takılması uygun anti tank veya top makinesinin (optik fiber) çeşitli özellikleri, cıvata kapağı dahili veya patlamaya dayanıklı kamera, ürünler - 40'ta sabit çalışabilir ℃ ~ + 75 ℃ sert iklim ortamında.
Tipik uygulamalar
Patlamaya dayanıklı kameralara gömülü
Patlamaya dayanıklı kutuya gömülü
Tankın içine gömülü
Top kameralarına gömülü, cıvata kapağı, fiber bilyalı kameralar
Mikro video optik alıcı-vericinin daraltılmasına ihtiyacınız varsa, hacim aşağıdaki şekilde gösterilebilir, kabuk kaldırılır, BNC kafası beyaz terminal bloklarının altında, 12 v güç kaynağı yerine ve 5 pinli terminaller kullanılarak RS485 ters kontrol verileri, daha uygundur içindeki kamerada.
Beyondopto Beyond Serisi video vericileri ve alıcıları, 8 bitlik dijital olarak kodlanmış yayın kalitesinde videonun 1 kanalını + tek bir çok modlu veya tek modlu optik fiber üzerinden 1 kanallı ses dönüşünü destekler.Cihazlar doğrudan NTSC, PAL ve SECAM kamera sistemleri ile uyumludur.
Tak ve Çalıştır tasarımı, ayar gerektirmeyen kurulum ve çalıştırma sağlar ve optik ayarlamalar asla gerekli değildir.Sistem çalışma durumunu anında izlemek için LED göstergeler sağlanmıştır.Tipik bir kurulumda, tek bir fiber optik kabloyla bağlantının izleme ucundaki bir alıcı birime bağlanan, bağlantının kamera ucundaki bir verici birimi kullanılır.Cihazlar, BATR 14 Yuvalı Kasa ile bağımsız veya rafa monte kurulum için mevcuttur.
Özellikleri
• 8-Bit Sıkıştırılmamış Video İletimi
• NTSC, PAL veya SECAM Video Uyumlu
• 24-Bit Dijital Olarak Kodlanmış Ses
• Noktadan Noktaya veya Papatya Zinciri bağlantısını destekler
• Çok Modlu Fiber, Optik Zayıflama olmaksızın 2 km'ye kadar iletim
• Optik Zayıflama olmadan 120 km'ye kadar Tek Modlu Fiber iletimi
• Daha Yüksek Güvenilirlik için WDM Teknolojisi
• EMI, RFI, Çapraz Konuşma veya Video Bozulması ve zemin döngüleri yok
• Anında Sistem İzleme için LED Göstergeler
• FVC14 Kasasında Bağımsız veya Raf Montajı
• OEM sağlayarak müşterinin özelliklerine göre üretin
Sıradan uygulama
Fiber Optik Video Dönüştürücü, birinci sınıf sıkıştırmasız, tamamen dijital video düzeltme teknolojisi ve Gigabit fiber iletim teknolojisine sahip tamamen dijital bir fiber iletim cihazıdır.Tek çekirdekli fiber optikte 1~64 kanal video sinyalinin (ve gerekirse diğer sinyal türlerinin) uzun mesafeli, bozulmayan ve gerçek zamanlı iletimini destekler. Otoyollarda izleme ve gözetim amaçlarına uygundurlar. , gümrük, ulaşım, elektronik polis, endüstriyel otomasyon, enerji hizmeti, bankalar ve su koruma projeleri vb.
Özellikler
Optik:
|
dalga boyu |
1310nm&1470nm~1610nm |
|
Çıkış gücü |
-14~ -8dBm / -5~0dBm |
|
Optik fiber |
50/125u çoklu mod,62,5/125u çoklu mod,9/125u tekli mod |
|
Alım hassasiyeti |
-30dBm |
|
Optik konektör |
FC,ST(isteğe bağlı) |
|
Mesafe |
0~2KM (MM) / 0~120KM (KÖ) |
|
Video |
|
|
Kanal Sayısı |
1 |
|
Giriş/çıkış empedansı |
BNC 75Ω (dengesizlik) |
|
video bant genişliği |
5HZ—7.5MHZ |
|
Standart video giriş/çıkış voltajı |
1.0Vp-p |
|
Video voltaj aralığı |
0,6~2,0Vp-p |
|
Diferansiyel Kazanç |
< ±%1,5 |
|
Diferansiyel Faz |
< ±1° |
|
Veri |
|
|
veri protokolü |
RS485 |
|
Veri hızı |
0~500 Kb/sn |
|
Hata oranı |
< 10-9 |
|
Bağlayıcı |
Standart terminal kablosu |
|
Elektrik ve Mekanik |
|
|
Giriş Gücü Gereksinimleri: |
DC 12V veya 5V |
|
Güç adaptörü: |
AC 100V~240V |
|
Güç tüketimi: |
< 3W |
|
Bağımsız Boyutlar: |
64mmx52mmx22mm |
|
Kargo ağırlığı: |
(Verici ve Alıcı dahil) 0,7 kg |
|
çevresel |
|
|
Çalışma sıcaklığı: |
-20°C ~ +75°C |
|
Depolama sıcaklığı: |
-40°C ~ +85°C |
|
Bağıl nem: |
%0 ~ %95 (yoğuşmasız) |
|
MTBF: |
>100.000 saat |
Sistem bağlantı şeması
.
