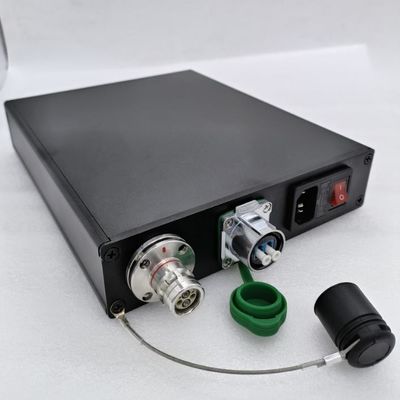

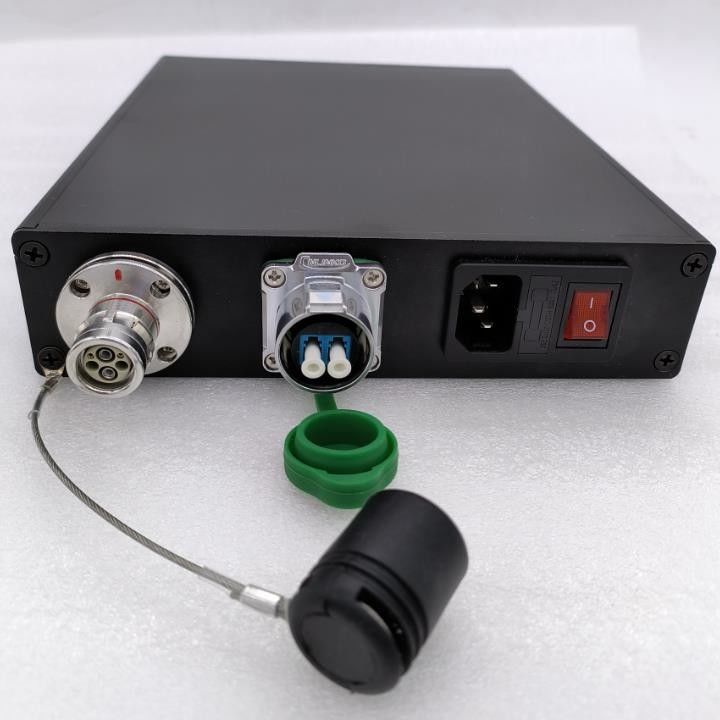

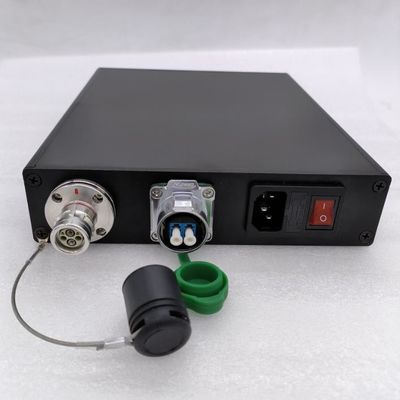

Kamera Fiber Sistemi için HPS SMPTE304M Hibrit Güç Kaynağı Birimi

Kamera Fiber Sistemi için HPS SMPTE304M Hibrit Güç Kaynağı Birimi

OP-HPS, Beyondopto kamera arka adaptörü ve kameraya güç kaynağı sağlayan uzun mesafeli fiber optik sistemler için tasarlanmıştır.OP-HPS güç ünitesi, güç ünitesi için güç kaynağı olarak bir hibrit kablo konnektörü (Neutrik OpticalCON DUO veya SMPET304 hibrit konnektör) ve bir AC 90~240V girişi sağlar.OptoElectronics Kamera arka adaptörüyle çalışan güç ünitesi, Kamera adaptörüne 76V DC güç sağlayacak ve adaptör, A montajlı veya V montajlı bir plaka aracılığıyla kamera güç kaynağı için DC76V'den DC 15V'a aktaracaktır.Hibrit konektör ayrıca SDI sinyallerini ve uzak/İnterkom ve diğer sinyalleri iki tek modlu Fiber üzerinden iletir.Güç ünitesi ayrıca iki ortak optik konektör sağlar (ST, SC veya LC konektörü veya ODC veya diğer konektör türleri).Bu iki optik konektör, 10KM'ye kadar SDI sinyali ve intercom/tally ve uzak sinyalleri iletebilen OptoElectronics Kamera fiber sistemi ana birimine bağlanır.

Ürün özelliği:

• Geleneksel tek modlu fiber kablo kullanımına izin verir
• Hibrit optik kablo ile kamera için güç kaynağı sağlayın
• Fiber bağlantı için ortak ST, SC, LC veya OpticalCON konektörlerini kullanın
• Hibrit (Güç kaynağı ve fiber) bağlantı için OpticalCON DUO veya SMPTE Hybrid konektörünü kullanın
• Uzun mesafeli optik iletim aralığı
• Küçük boyut -Hafif ve kurulumu kolay

Elektro ve Optik Parametre:

Fiber Tipi: Tek Mod

Uyumlu Kamera arka adaptörü: Beyondopto tasarımı.

Hibrit kablo için güç kaynağı: DC 76V

Maksimum güç tüketimi: 180W

Mekanik / Çevresel:

Boyut: 188mmX45mmX245.1mm

Ağırlık: 2.1KG

Sıcaklık Aralığı: -25° ila 55°C

Nem Aralığı: %0 ila %95 Bağıl Nem

Bağlantı şeması:
