PGM Ethemet EFP CCU sistemli kamera fiber optik adaptörü

Ürün Açıklaması

PGM Ethernet ile Fibere EFP, bir Kamera Optik Adaptörü ve bir Optik Baz İstasyonu içerir.Sistem 2 kanal 3G/HD-SDI taşır
kameradan Baz İstasyonuna giden sinyal, 1 kanal Ters 3G/HD-SDI, PGM, Genlock veya TC/BB, 10/100M Ethernet, interkom (Kamera ucu
profesyonel 4 pinli veya 5 pinli XLR kulaklık bağlanabilir, OB ucu interkom ana istasyonuna bağlanabilir), tally(Bir renk veya iki
renkler seçilebilir), Uzak kamera güç kaynağı (150 Watt'a kadar 15V DC).Sistem, gerekli tüm sinyalleri koyar.
SM taktik veya SMPTE hibrit kablo üzerinde çok kameralı 3G/HD-SDI prodüksiyon, herhangi bir stüdyoda sağlam, sorunsuz bağlantı sağlar
veya uzaktan üretim.

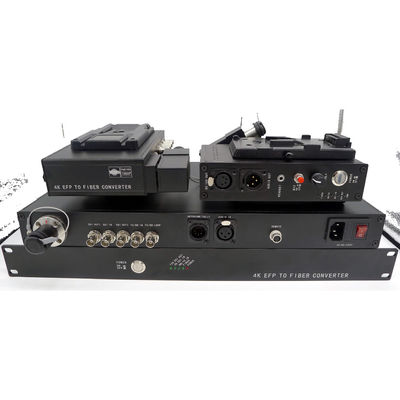

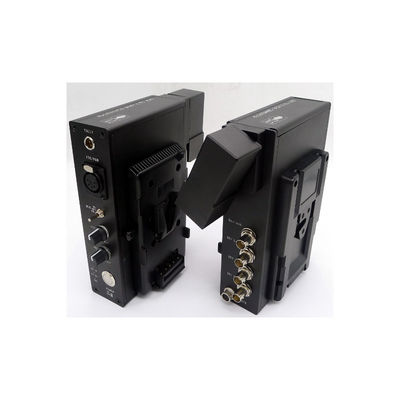

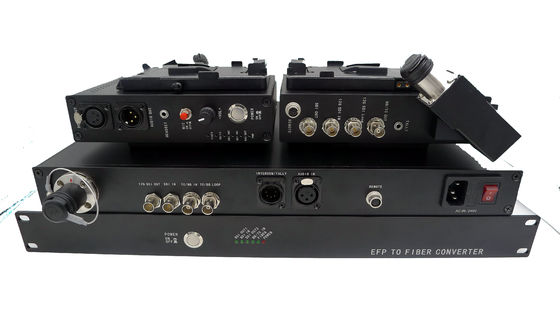

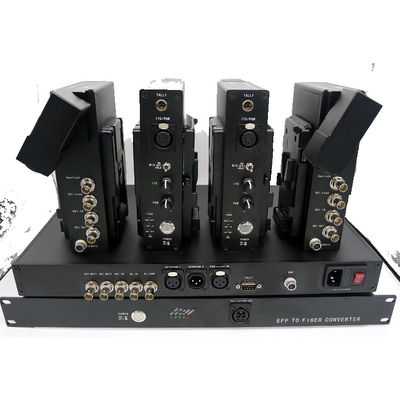

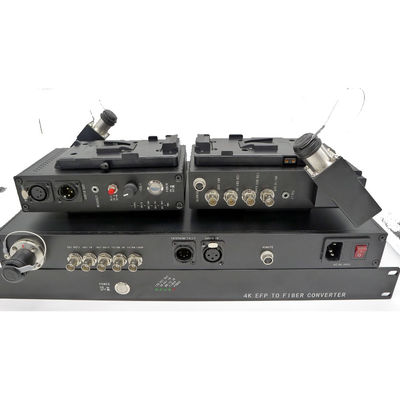

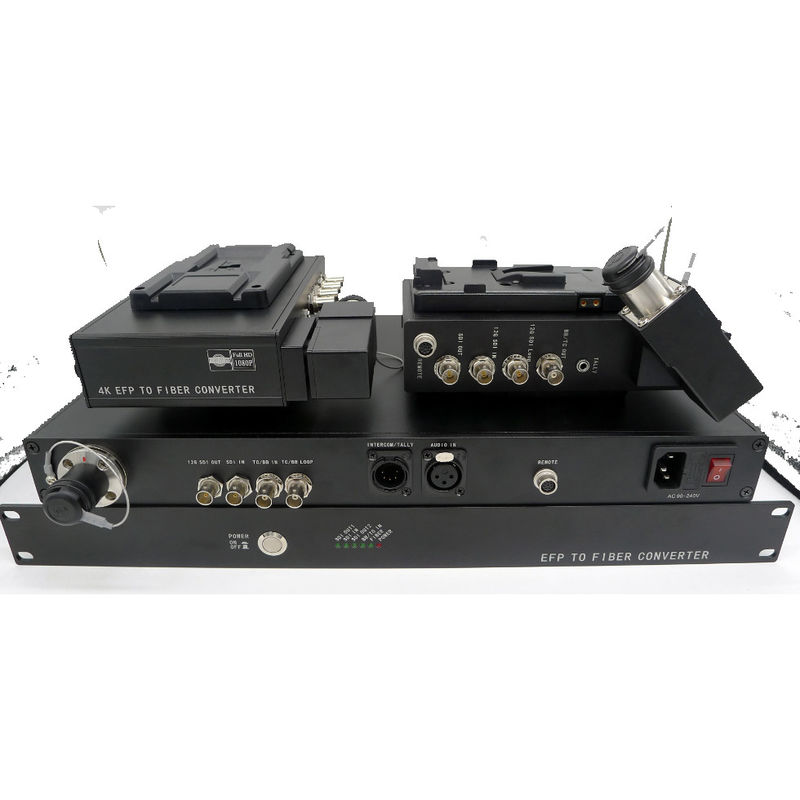

Detaylı Görseller

Özellikleri

1. 2 kanal ileri ve 1 kanal geri SDI
2. Tüm Patolojik kalıpları ele alın
3. Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
4. 3G/HD/SD-SDI girişi otomatik tanıma, SMPTE 424M, SMPTE 292M ve SMPTE 259M'ye göre 270Mbit/s - 2,97Gbit/s desteği
5. Mute ve pre-amp'li mikrofon girişleri
6. PGM / İnterkom sesi yukarı veya aşağı olan kulaklık
7. 10/100M Ethernet
8. Tally LED +/- çıkışı veya isteğe bağlı kuru Kontak Kapatma
İsteğe bağlı V montajlı veya A montajlı pil plakası, Üst pil plakası ısı emici olarak değiştirilebilir
9. Genlock veya TC/BB de mevcuttur
10. Giriş algılama korumalı uzak kamera güç kaynağı (150 Watt'a kadar 15V DC)
Özellikler:
genel dizin

Çalışma Sıcaklığı
-25°C ila 55°C
Saklama derecesi
-40°C ila 85°C
nem
%0 ~ 95 (yoğuşmasız)
Kamera Optik Adaptörü
Giriş gücü
DC 11~19V
Güç tüketimi
<12W
Net ağırlık
1 kg
Görünüm boyutu
188 mm*116 mm*45 mm (V-montaj / A-montaj olmadan)
Optik Baz İstasyonu
Giriş gücü
AC90~240V
Güç tüketimi
<12W
Net ağırlık
3kg
Görünüm boyutu
19" 1U standart raf montajı

OPTİK:

dalga boyu
1310nm / 1550nm / CWDM
Çıkış gücü
-6~-1dBm
Alım hassasiyeti
<-18dBm
İletim Mesafesi
SMPTE hibrit kablo 300+m
Optik konektör
Lemo SMPTE 304 / Neutrik OpticalCON DUO

SDI GİRİŞ/ÇIKIŞ:

Sinyal formatı
SMPTE 424M, SMPTE 292M, SMPTE 259M
Veri hızı
270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn
Kablo Eşitleme
Otomatik kablo EQ (Belden 1694A kablosu) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
SDI arabirimi
BNC 75 ohm

GENLOCK / TC / BB

Kanal Sayısı
1+1
Giriş/çıkış empedansı
BNC 75Ω (dengesizlik)
Giriş/çıkış voltajı
1.0Vp-p
Diferansiyel Kazanç
< ±%1,5
Diferansiyel Faz
< ±1%
SNR
>60dB

DAHİLİ

Kamera Optik Adaptörü
Arayüz
4pin XLR(Erkek) /5pin XLR(Dişi)/ 3,5 mm kulaklık jakı
Mikrofon
Mute ve ön amfili mikrofon girişleri
Kulaklık
ses yukarı veya aşağı ile
Optik Baz İstasyonu
Arayüz
3pin XLR Dişi/Erkek: Clearcom ve RTS Intercom ana istasyonu için grup hattı sesi
DB25(Dişi): Hat seviyesi dengeli ses girişi ve çıkışı,

PGM:

Kamera Optik Adaptörü
Arayüz
4pin XLR(Erkek) /5pin XLR(Dişi)/ 3,5 mm kulaklık jakı
Kulaklık
ses yukarı veya aşağı ile
Optik Baz İstasyonu
Arayüz
3 pimli XLR Dişi veya DB25(Dişi): Hat seviyesi dengeli ses girişi

Tally:

Kamera Optik Adaptörü
Arayüz
4pin hava başlığı veya 3pin mini XLR
Çıktı
Kuru Kontak Kapatma veya ıslak LED+/-
Açık: kısa veya LED açık
Kapalı: açık veya LED kapalı
Optik Baz İstasyonu
Arayüz
DB9(Erkek)
Giriş

Kuru Kontak Kapatma veya TTL

Açık: GND'ye kısa devre veya TTL düşük Kapalı: açık veya yüksek TTL

Ethernet:

Çalışma modu

Tam çift yönlü/yarı çift yönlü
Veri hızı

10/100Mbps(OTOMATİK)
bağlantı terminali

RJ45
