Ürün ayrıntıları:
|
| Tip: | EFP Fiber dönüştürücü | Kullanmak: | FTTX |
|---|---|---|---|
| Garanti: | 3 yıl | Elyaf Sayısı: | 1. |
Müşteri ihtiyaçlarına göre özelleştirilebilir.

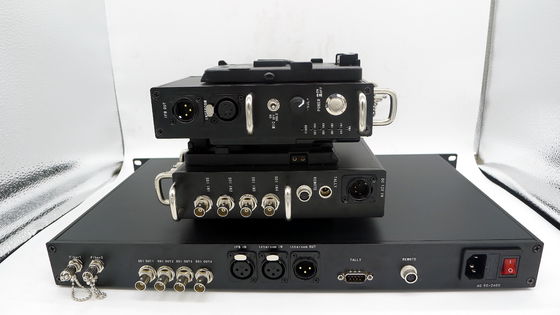

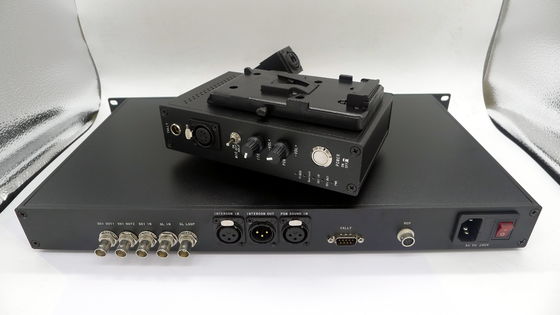

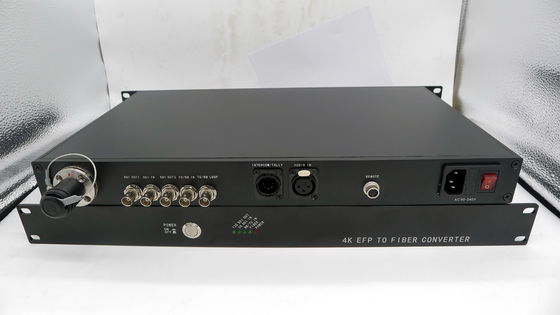

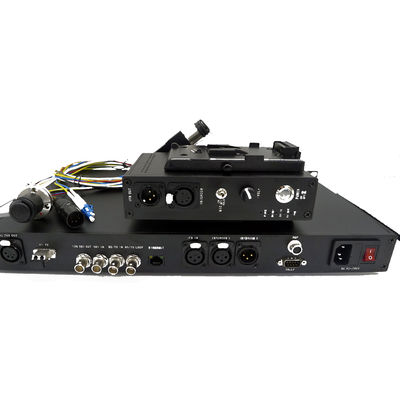

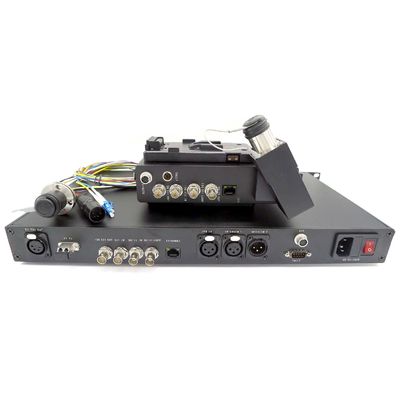

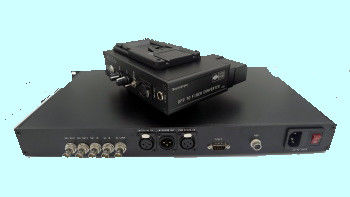

EFP'den Fibere Dönüştürücü - Yayın Uygulamaları için Fiber Optik ÇözümlerKamera Optik Adaptörü ve Optik Baz İstasyonu içerir.Sistem, kameradan Baz İstasyonuna bir 3G/HD-SDI sinyali ve bir dönüş videosu (3G/HD-SDI veya CVBS) taşır, Uzaktan kontrol verileri, genlock, interkom, uyarı sinyali, ses ve 10/100M Ethernet de sağlanır .Sistem, çok kameralı 3G/HD-SDI prodüksiyon için gereken tüm sinyalleri bir SM / MM taktik veya SMPTE hibrit fiber kabloya koyarak, herhangi bir stüdyo veya uzak prodüksiyonda sağlam, sorunsuz bağlantı sağlar.
Özellikleri
Özellikler:
genel dizin
|
Çalışma Sıcaklığı |
-25°C ila 55°C |
|
Saklama derecesi |
-40°C ila 85°C |
|
nem |
%0 ~ 95 (yoğuşmasız) |
|
Kamera Optik Adaptörü |
|
|
Giriş gücü |
DC 12~19V |
|
Güç tüketimi |
10W |
|
Net ağırlık |
1 kg |
|
Görünüm boyutu |
160mm*100mm*44mm(V-mount / A-mount olmadan) |
|
Optik Baz İstasyonu |
|
|
Giriş gücü |
AC90~240V |
|
Güç tüketimi |
10W |
|
Net ağırlık |
3kg |
|
Görünüm boyutu |
19” 1U standart raf montajı |
Optik:
|
dalga boyu |
1310nm / 1550nm / CWDM |
|
Çıkış gücü |
-6~-1dBm |
|
Alım hassasiyeti |
<-18dBm |
|
İletim Mesafesi |
SM fiber 10+km , MM fiber 300m |
|
Optik konektör |
Dul LC /FC/ST/SC/MX/ Lemo / Neutrik (isteğe bağlı) |
SDI girişi/çıkışı:
|
Sinyal formatı |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Veri hızı |
270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn |
|
Kablo Eşitleme |
Otomatik kablo EQ (Belden 1694A kablosu) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
SDI arabirimi |
BNC 75 ohm |
interkom:
|
Kamera Optik Adaptörü |
|
|
Arayüz |
4pin XLR(Erkek) /5pin XLR(Dişi)/ 3,5 mm kulaklık jakı |
|
Mikrofon |
Mute ve ön amfili mikrofon girişleri |
|
Kulaklık |
ses yukarı veya aşağı ile |
|
Optik Baz İstasyonu |
|
|
Arayüz |
Giriş: 3pin XLR Dişi , Çıkış: 3pin XLR Erkek veya 5pin XLR veya 3,5 mm kulaklık jakı |
|
Ses |
Denge veya dengesizlik hattı seviyesi |
Sayı:
|
Kamera Optik Adaptörü |
|
|
Arayüz |
4pin hava başlığı veya 3pin mini XLR |
|
Çıktı |
Kuru Kontak Kapatma veya ıslak +12V |
|
Açık: kısa veya +12V Kapalı: açık veya 0V |
|
|
Optik Baz İstasyonu |
|
|
Arayüz |
DB9(Erkek) |
|
Giriş |
Kuru Kontak Kapatma veya ıslak |
|
Açık: GND'ye kısa devre veya TTL düşük Kapalı: açık veya yüksek TTL |
|
Uzak:
|
Kamera Optik Adaptörü |
|
|
Arayüz |
8pin hava başlığı veya 8pin sony'nin uzak arabirimi |
|
Veri |
RS422 /RS232/RS485 |
|
Optik Baz İstasyonu |
|
|
Arayüz |
DB9(Erkek) veya 8pin sony'nin uzak arabirimi |
|
Veri |
RS422 /RS232/RS485 |
Ethernet:
|
Çalışma modu |
Tam çift yönlü/yarı çift yönlü |
|
Veri hızı |
10/100Mbps(OTOMATİK) |
|
bağlantı terminali |
RJ45 |
