Ürün ayrıntıları:
|
| Tip: | EFP | Kullanmak: | FTTX |
|---|---|---|---|
| Garanti: | 3 yıl | Marka: | ötesinde |
| Elyaf Sayısı: | 1. |
Uygulama:
Televizyon stüdyosu, mobil stüdyo
EFP Elektronik Saha Prodüksiyonu, büyük spor etkinlikleri ve büyük kutlamalar canlı yayınlanır
ENG kamera (dış mekan fotoğraf kameraları) bir EFP kameraya yükseltildi.
Özellikler:
genel dizin
| Çalışma Sıcaklığı | -25°C ila 55°C |
| Saklama derecesi | -40°C ila 85°C |
| nem | %0 ~ 95 (yoğuşmasız) |
| Kamera Optik Adaptörü | |
| Giriş gücü | yazan Lemo |
| Güç tüketimi | <10W |
| Net ağırlık | 1.5kg |
| Görünüm boyutu | 188mm*116mm*45mm (V montajlı / A montajlı) |
| Optik Baz İstasyonu | |
| Giriş gücü | AC90~240V |
| Güç tüketimi | <10W |
| Net ağırlık | 4.5kg |
| Görünüm boyutu | 19” 1U standart raf montajı |
Optik:
| dalga boyu | 1310nm / 1550nm / CWDM |
| Çıkış gücü | -6~-1dBm |
| Alım hassasiyeti | <-18dBm |
| İletim Mesafesi | Opto-elektronik hibrit kablo 300+m |
| Optik konektör | Lemo |
SDI girişi/çıkışı:
| Sinyal formatı | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Veri hızı | 270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn |
| Kablo Eşitleme |
Otomatik kablo EQ (Belden 1694A kablosu) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| SDI arabirimi | BNC 75 ohm |
interkom:
| Kamera Optik Adaptörü | |
| Arayüz | 5 pimli XLR(Dişi) |
| Mikrofon | Mute ve ön amfili mikrofon girişleri |
| Kulaklık | ses yukarı veya aşağı ile |
| PGM Sesi | Ses artırma veya azaltma ile dengeli hat düzeyinde ses çıkışı |
Sayı:
| Kamera Optik Adaptörü | |
| Arayüz | 3 pinli mini XLR |
| Çıktı | LED +/- |
| Optik Baz İstasyonu | |
| Arayüz | DB25(Erkek) |
Uzak:
| Kamera Optik Adaptörü | |
| Arayüz | RJ45 |
| Veri | 10/100M ethernet |
| Optik Baz İstasyonu | |
| Arayüz | RJ45 |
| Veri | 10/100M ethernet |
İşlev Açıklaması:
Fiber Optik Çevirici ( Verici )
Kamera tarafında A-Kilidi
Fiber: alıcı tarafından beslenen Lemo hibrit kablo ile,
2x 3G/HD-SDI girişi, 1 SDI Çıkışı,
1x CVBS video çıkışı(Genlock),
1x İnterkom (Kulaklık, Mikrofon girişi, nbalanced hat seviyesi ses çıkışı, 5-Pin Dişi XLR)
1x PGM Ses Çıkışı
1x Uzak(10/100M Ethernet)
1x Tally çıkışı
12V çıkış için 1 x 4Pin XLR
Güç düğmesi yok
Fiber Optik Çevirici (Alıcı)
Taban ucunda 1x 19" 1U raf montajı
Fiber: Lemo hibrit kablo
3x 3G/HD-SDI çıkışı (ikiz SDI 1 ÇIKIŞ, Tek SDI 2 ÇIKIŞ) ve 1CH 3G/HDSDI Girişi
1x CVBS video girişi (Genlock), 1 Video Döngüsü;
1x Bidi dengesiz hat seviyesinde ses, 1xPGM ses girişi(1xDB25Connector),
1x Uzak (10/100M Ethernet)
1x Tally girişi

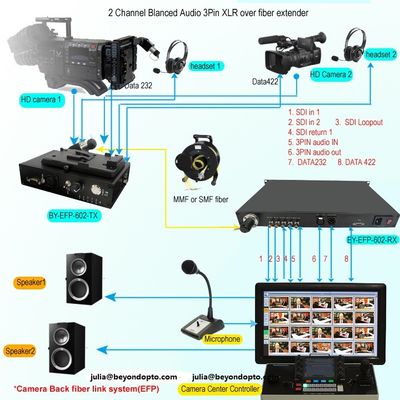

Pano şeması:
