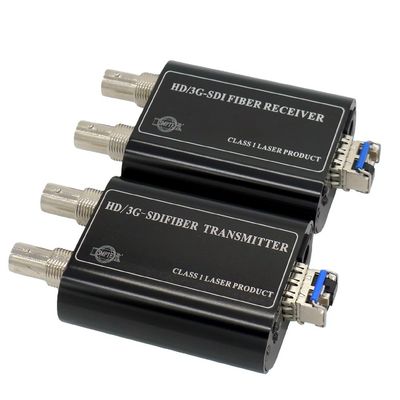

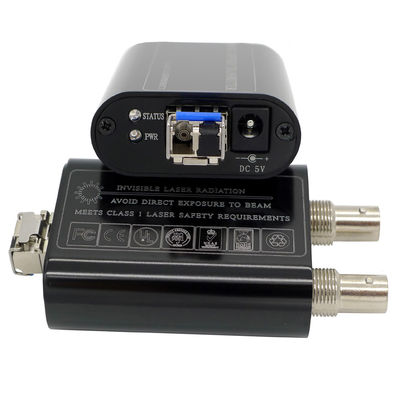

3G SDI - Fiber Dönüştürücü, Fiber Genişletici üzerinden HD-SDI, 1080P SDI Sinyalden Optik, SMPTE 424M ile uyumlu

Özellikleri:

1) Küçük Boy 63 x 52 x 22 mm ve HD Kameranın arkasına kurulumu kolaydır
2) 10Km SMF fiber üzerinde veya MMF üzerinden 500 Metre üzerinde 1 Kanal 3G SDI (Vericiden Alıcıya) ve 1 kanal döngü
3) Tüm patolojik kalıpları ele alır;SFP modülü ile SMPTE 424M 292M 259M standardı ve DVB-ASI ile uyumludur
4) Otomatik yeniden saat hızı 270Mbit/s-1.48Gbit/s-2.97Gbit/s, destek 1080 p (25 hz, 30 hz,50hz,60hz) / 1080 I / 720P
5. 1 Single Mode fiber üzerinden sıkıştırılmamış sinyal iletimi

Arama Öğesi: Fiber Üzerinden 3G-SDI Genişletici 3g-sdi fiber genişletici 3G-SDI Fiber Optik Genişletici 3G-SDI fiber üzerinden 3G/HD/SD-SDI fiber üzerinden hd sdi over fiber
optik 3G HD-SDI over Fiber Optik Verici ve Alıcı fiber üzerinden hd sdi mini genişletici

Açıklama:

BY-SDI-269, yayın uygulamaları için ideal ve ekonomik bir çözümdür.Bir HD-SDI elektrik girişi alır, elektriksel SDI sinyalini mükemmel şekilde tekli girişe dönüştürür
mod optik SDI sinyali.
SDTV (143-540Mbps), HDTV (1.485Gbps) ve HDTV (3Gbps, 1080p60) aktarım görüntüsünü destekler.

Hem verici hem de alıcı, tutarlı kalite için sinyali yeniden yapılandırmak amacıyla giriş biriminde eşitleme ve yeniden saat ayarı sağlar.Kolayca geçebilir
patolojik model.

Optik:
Dalga boyu: 1310nm
Çıkış Gücü: -9~-3dBm
Optik fiber: 9/125u tek mod
Alım hassasiyeti: -18dBm
Optik konektör: 1 x LC/PC
Mesafe: 0~500 Metre (Multimode Fiber) veya 10Km(SMF)
Video:
SDI Girişi
Sinyal Tipi SDI: SMPTE 424M, SMPTE 292M, SMPTE 259M
Veri Hızları: 270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn
Kablo Eşitleme: Otomatik kablo EQ (Belden 1694A kablosu) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/sBağlayıcı: BNC 75 Ohm
Verici kanal sayısı: 1
Verici Loopout sayısı: 1
Alıcı çıkışı sayısı: 2
Genel:
Giriş Gücü:12 V DC
Güç tüketimi (maksimum): Verici: 1,8 W Alıcı: 1,5 W
Çalışma sıcaklığı: 0°C ila 55°C
Saklama sıcaklığı: -10°C ila 70°C
Çalışma nemi: %0 ~ 95 (yoğuşmasız)
Net Ağırlık: 210 gr/çift (440 gr/çift Güç kaynağı ile)
Muhafaza malzemesi: Alüminyum

Bağlantı

Boyut:
