Optik Fiber üzerinden 12G-SDI, 4K-SDI Optik Dönüştürücü, 10 Km SM Fiber üzerinden 1 Kanal Ultra HD Sinyal, SMPTE ST-2082 ile uyumlu,

Giriş:

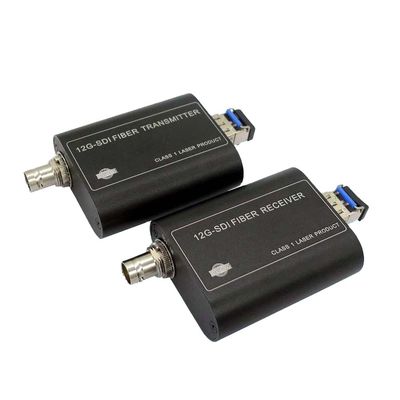

BY-SDI-426, gömülü sesle tek modlu fiber üzerinden 10,2 mile kadar 12G/6G/3G/HD/SD-SDI gönderen, yayın kalitesinde bir dönüştürücü/genişleticidir.
12G SDI SFP'li fiber üzerinden BY-SDI-426 genişletici, anında fiber bağlantı sağlar.Video prodüksiyon ve kurgusunda profesyonel yayın kullanımı için tasarlanmış,
bu iletim sistemi, otomatik eşitleme ve yeniden saat ayarına ve vericide bir SDI döngü çıkışına sahiptir.

BY-SDI-426, 12G-SDI - 12G Fiber Optik Dönüştürücüdür. Koaksiyel kablo üzerinden SDI'dan optik fiber dönüştürmeye kadar SD, HD ve Ultra HD formatlarını 2160p60'a kadar iletir.Geniş voltaj girişi ve minimum güç tüketimi, entegrasyon kolaylığı ve yuvarlak konektörü yerine kilitleme yeteneği sağlar.Bu küçük ve hafif modül
sağlam toz boyalı alüminyum konstrüksiyona sahiptir.

Özellikler:
SDI girişi/çıkışı:
Sinyal formatı: SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, 2081, 2082, DVB-ASI
Veri hızı: 270Mbit/sn, 1,48Gbit/sn, 2,97Gbit/sn, 5,94Gbit/sn, 11,88Gbit/sn

Video formatı:
4K/UHD 2160p 23,98/24/25/29,97/30/48/50/59,94/60
2K/HD 1080p 23,98/24/25/29,97/30/48/50/59,94/60
1080i 50/59,94/60
1080PSF 23,98/24/25/29,97/30
720p 23,98/24/25/29,97/30/48/50/59,94/60

Kablo Eşitleme:
Otomatik kablo EQ (Belden 1694A kablosu)
11,88 Gbps'de 75 m (4Kp60 UHD)
5,94 Gb/sn'de (UHD) 120 m
2,97 Gb/sn'de (FHD) 200 m
1,485 Gb/sn'de (HD) 280 m
270 Mbps'de (SD) 600 m

SDI arabirimi: BNC 75 Ohm
Fiber arayüz: 1 x LC/PC
Verici kanal sayısı: 1
Verici dalga boyu: 1310 nm
Verici çıkış gücü: -6~-1dBm
Alıcı çıkışı sayısı: 1
Alıcı hassasiyeti: -14.4dBm~-1dBm
Genel dizin:
Giriş gücü: DC 5 V veya 12 V
Güç tüketimi: daha az 3W
Çalışma Sıcaklığı: -20°C ila 70°C
Depolama Sıcaklığı: -40°C ila 85°C
nem: %0 ~ 95 (yoğuşmasız)
Boyut: 63x52x22mm
Kasa malzemesi: Alüminyum
Net ağırlık: 210 gr/çift (440 gr/çift Güç kaynağı ile)

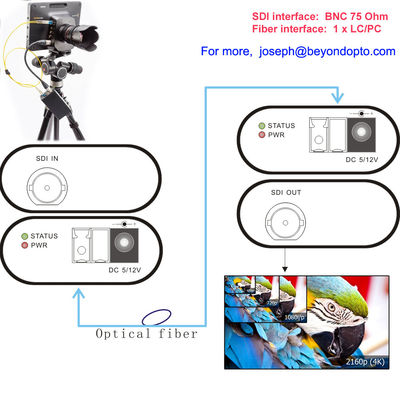

Bağlantı
