Ürün ayrıntıları:
|
| Type: | EFP to fiber converter | Kullanmak: | Video çekimi yarışma programı kaydı, film prodüksiyonu |
|---|---|---|---|
| Garanti: | 3 yıl | Elyaf Sayısı: | 1. |
| Vurgulamak: | BY-EFP-SDI-01 OB Vagonları Fiber Kamera Sistemi,BY-EFP-SDI-01 Kameraman Fiber Kamera Sistemi,Kameraman Fiber Kamera Sistemi BY-EFP-SDI-01 |
||

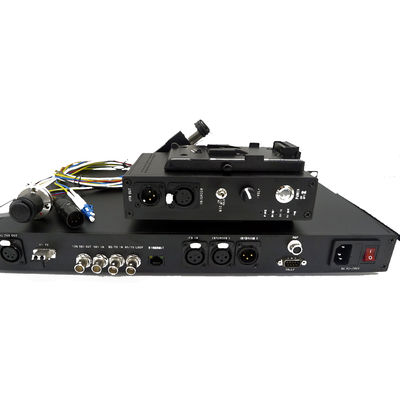

3GSDI, Intercom, Remote, Tally, Videoyu fiber optik multiplexer'a döndüren kameraman ve OB Vans EFP fiber bağlantısı

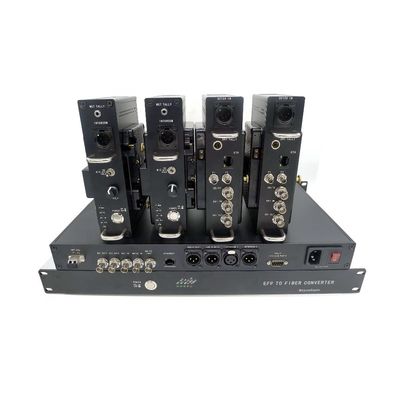

SONY HDW-750 için Fibere 4 kanal EFP 4 Kamera Optik Adaptörü ve bir Optik Baz İstasyonu(4 kanal).Sistem, Sony HDW-730 veya HDW-750 serisi kameradan bir 3G/HD-SDI sinyalini Baz İstasyonuna, Ters videoya (SDI veya CVBS), Uzaktan kumanda verilerine (SONY'nin 8 pimli arabirimi, Connect Sony RCU/RCP RM) taşır -B150, RM-B170, RM-B750), İnterkom (Kamera ucu profesyonel 4-pin veya 5-pin XLR kulaklık bağlanabilir, OB ucu Clearcom veya RTS bağlanabilir, vb. interkom ana istasyonu), Tally(1 veya 2) renkler isteğe bağlıdır).Genlock sinyali, blackburst/trilevel senkronizasyonu veya Zaman kodu isteğe bağlıdır.Sistem, çok kameralı 3G/HD-SDI prodüksiyon için gereken tüm sinyalleri bir SM / MM taktik veya SMPTE hibrit fiber kabloya koyarak, herhangi bir stüdyo veya uzak prodüksiyonda sağlam, sorunsuz bağlantı sağlar.
Özellikler
Özellikler:
genel dizin
|
Çalışma Sıcaklığı |
-25°C ila 55°C |
|
Saklama derecesi |
-40°C ila 85°C |
|
nem |
%0 ~ 95 (yoğuşmasız) |
|
Kamera Optik Adaptörü |
|
|
Giriş gücü |
DC 11~19V |
|
Güç tüketimi |
<8W |
|
Net ağırlığı |
1 kg |
|
Görünüm boyutu |
188mm*116mm*45mm(V montajı / A montajı olmadan) |
|
Optik Baz İstasyonu |
|
|
Giriş gücü |
AC90~240V |
|
Güç tüketimi |
<20W |
|
Net ağırlığı |
3kg |
|
Görünüm boyutu |
19” 1U standart raf montajı |
Optik:
|
dalga boyu |
1310nm / 1550nm / CWDM |
|
Çıkış gücü |
-6~-1dBm |
|
Alım hassasiyeti |
<-18dBm |
|
İletim Mesafesi |
SM fiber 10+km , MM fiber 300m |
|
Optik konektör |
Dul LC /FC/ST/SC/ Lemo 3K.93C/ Neutrik OpticalCON DUO |
SDI girişi/çıkışı:
|
Sinyal formatı |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Veri hızı |
270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn |
|
Kablo Eşitleme |
Otomatik kablo EQ (Belden 1694A kablosu) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
SDI arabirimi |
BNC 75 ohm |
interkom:
|
Kamera Optik Adaptörü |
|
|
Arayüz |
4pin XLR(Erkek) /5pin XLR(Dişi) |
|
Mikrofon |
Mute ve ön amfili mikrofon girişleri |
|
Kulaklık |
Amplifikatör ve ses açma veya azaltma ile |
|
Optik Baz İstasyonu |
|
|
Arayüz |
3pin XLR Dişi/Erkek: Clearcom veya RTS Intercom ana istasyonu için grup hattı sesi DB9(Erkek): Hat seviyesinde ses girişi ve çıkışı |
Sayı:
|
Kamera Optik Adaptörü |
|
|
Arayüz |
4pin hava başlığı veya 3pin mini XLR |
|
Çıktı |
Kuru Kontak Kapatma veya ıslak LED+/- |
|
Açık: kısa veya LED açık Kapalı: açık veya LED kapalı |
|
|
Optik Baz İstasyonu |
|
|
Arayüz |
DB9(Erkek) |
|
Giriş |
Kuru Kontak Kapatma veya TTL Açık: GND'ye kısa devre veya TTL düşük Kapalı: açık veya yüksek TTL |
Uzak:
|
Kamera Optik Adaptörü |
|
|
Arayüz |
SONY'nin 8 pimli veya Panasonic'in 10 pimli arabirimi |
|
Veri |
RS422 /RS232/RS485 |
|
Optik Baz İstasyonu |
|
|
Arayüz |
SONY'nin 8 pimli veya Panasonic'in 10 pimli arabirimi |
|
Veri |
RS422 /RS232/RS485 |
