Ürün ayrıntıları:
|
| Tip: | EFP'den fibere dönüştürücü | Kullanmak: | Video çekimi |
|---|---|---|---|
| Elyaf Sayısı: | 1. | İletim Mesafesi: | 20/40/60/80/km |
| Vurgulamak: | Fiber Kamera Sistemi ITC-100,ITC-100 4 Port Datavideo Fiber Kamera Sistemi,ITC-100 OB Kamyonları fiber güvenlik kamerası |
||

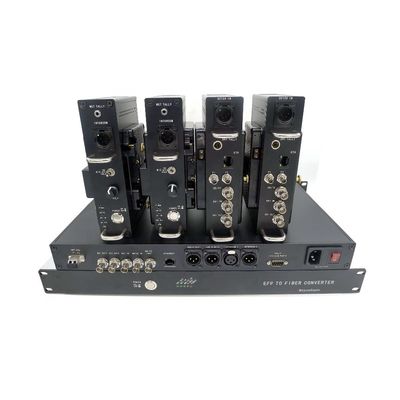

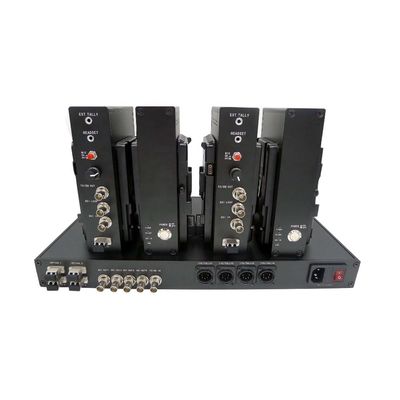

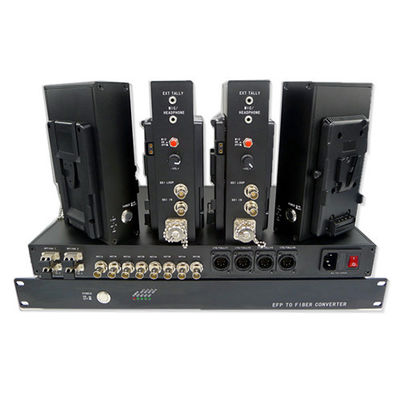

SDI stüdyo fiber sistemi, 4 adet V tipi kamera fiber adaptörü ve bir Optik Baz İstasyonu içeren fiber üzerinden 10KM'ye kadar Datavideo ITC-100 İnterkom için özel olarak tasarlanmıştır.Sistem, kameradan gelen 1 bağlantı noktalı 3G/HD-SDI sinyalini Baz İstasyonuna, 1x intercom'a, 1x tally'ye taşır.Sistem, çok kameralı 3G/HD-SDI prodüksiyon için gereken tüm temel sinyalleri çift LC fiber kabloya yerleştirerek, genellikle OBVAN, OB kamyonlarında kullanılan herhangi bir stüdyo veya uzak prodüksiyonda sağlam, sorunsuz bağlantı sağlar. SNG araç sistemi.
İşlev Açıklaması:

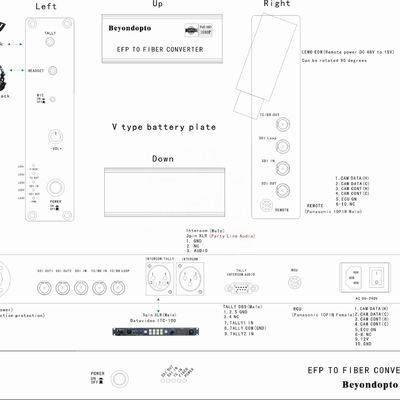

Fiber Optik Çevirici ( Verici )
Kamera ucundaki V-Lock
Fiber: genel çift LC fiber ile,
1x 3G/HD-SDI girişi, 1 SDI Çıkışı,
1x İnterkom (Kulaklık, Mikrofon girişi, dengesiz hat seviyesi ses çıkışı, 5-Pin Dişi XLR)
1x Tally çıkışı(3,5 mm)
Fiber Optik Çevirici (Alıcı)
Taban ucunda 1x 19" 1U raf montajı
Fiber: 4x çift tek modlu LC fiber kablo
4x çift 3G/HD-SDI çıkışı
4x Intercom&4x Tally(Datavideo ITC-100,DB9 konektörünü destekler)
Güç kaynağı:Bu ürünpil güç kaynağı,ön A veya V şeklindeki köşebent plakası aracılığıyla video kameraya asılan kamera fiber optik adaptörü (TX), kameraya güç kaynağı olurken arkada asılı pil ve fiber optik adaptör;
Özellikleri:Tüm Patolojik kalıpları yönetin .Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme .3G/HD/SD-SDI girişi otomatik tanıma, SMPTE 424M, SMPTE 292M ve SMPTE 259M'ye göre 270Mbit/s - 2,97Gbit/s desteği. maksimum 80KM'ye kadar 10KM'den fazla iletim mesafesi .Sessiz ve pre-ampli mikrofon girişleri .Tally LED+/- çıkışı .V-mount veya A-mount pil plakası seçilebilir .Uzak kamera güç kaynağı, ekleme algılama korumalı .Öncelik seçimi pil şarj korumalı hibrit kablo güç kaynağı
Uygulama: Televizyon stüdyosu, mobil stüdyo
EFP Elektronik Saha Prodüksiyonu, büyük spor etkinlikleri ve büyük kutlamalar canlı yayınlanır
ENG kamera (dış mekan fotoğraf kameraları) bir EFP kameraya yükseltildi.
Özellikler:Genel dizin
| Çalışma Sıcaklığı | -25°C ila 55°C |
| Saklama derecesi | -40°C ila 85°C |
| nem | %0 ~ 95 (yoğuşmasız) |
| Kamera Optik Adaptörü | |
| Giriş gücü | Pil ile |
| Güç tüketimi | <10W |
| Net ağırlık | 1.5kg |
| Görünüm boyutu | 188mm*116mm*45mm (V montajlı / A montajlı) |
| Optik Baz İstasyonu | |
| Giriş gücü | AC90~240V |
| Güç tüketimi | <10W |
| Net ağırlık | 4.5kg |
| Görünüm boyutu | 19” 1U standart raf montajı |
Optik:
| dalga boyu | 1310nm / 1550nm / CWDM |
| Çıkış gücü | -6~-1dBm |
| Alım hassasiyeti | <-18dBm |
| İletim Mesafesi | Tek modlu fiber üzerinden 10KM |
| Optik konektör | LC/ST/FC seçilebilir |
SDI girişi/çıkışı:
| Sinyal formatı | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Veri hızı | 270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn |
| Kablo Eşitleme |
Otomatik kablo EQ (Belden 1694A kablosu) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| SDI arabirimi | BNC 75 ohm |
interkom:
| Kamera Optik Adaptörü | |
| Arayüz | 5 pimli XLR(Dişi) |
| Mikrofon | Mute ve ön amfili mikrofon girişleri |
| Kulaklık | ses yukarı veya aşağı ile |
Sayı:
| Kamera Optik Adaptörü | |
| Arayüz | 3,5 mm |
| Çıktı | LED +/- |
| Optik Baz İstasyonu | |
| Arayüz | DB9(Erkek) |
