Ürün ayrıntıları:
|
| Teksas: | Hat bağlantı noktasında 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T desteği | RX: | Ana bilgisayar bağlantı noktasında 10Gbase-R desteği |
|---|---|---|---|
| ayak izi: | Çalışırken takılabilir SFP ayak izi | Arayüz: | RJ45 |
| Güç kaynağı: | +3.3V DC | kablo: | Cat 6a kablosu üzerinden 10 Gigabit Ethernet |
Özellikler
¨ Hat bağlantı noktasında 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T desteği
¨ Ana bilgisayar bağlantı noktasında 10Gbase-R desteği
¨ Çalışırken takılabilir SFP ayak izi
¨ Kompakt RJ-45 konektör tertibatı
¨ RoHS uyumlu ve kurşunsuz
¨ Tek +3,3V güç kaynağı
¨ Cat 6a kablosu üzerinden 10 Gigabit Ethernet
¨ Ortam Çalışma sıcaklığı: 0°C ila +70°C veya -40°C ila +85°C

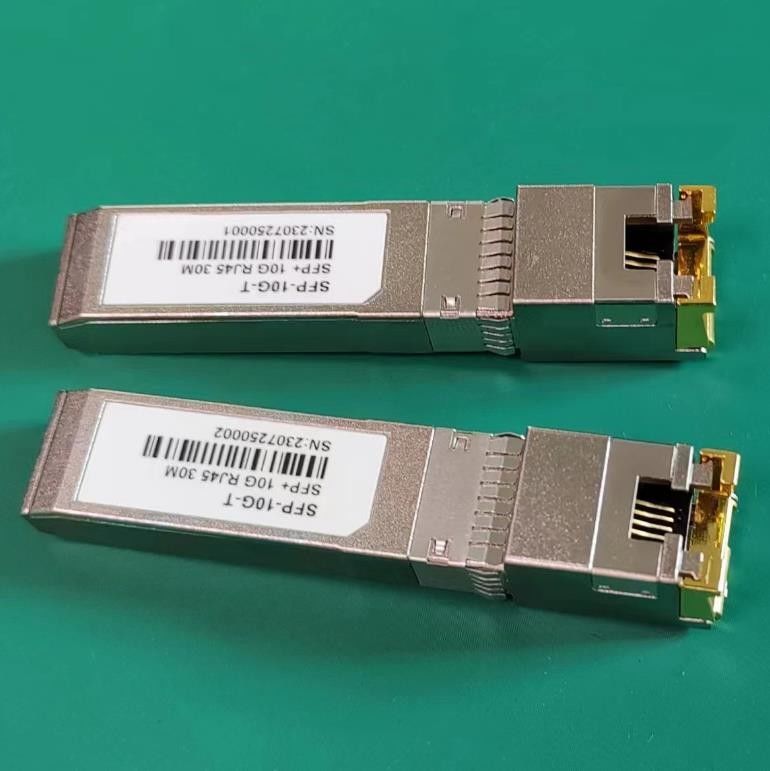

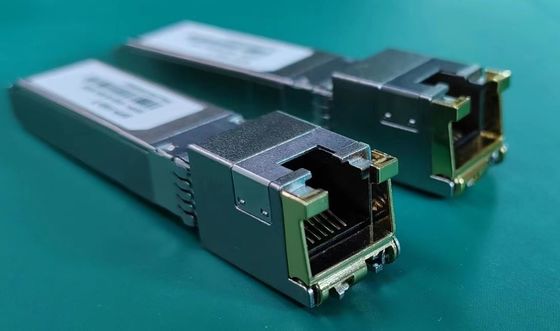

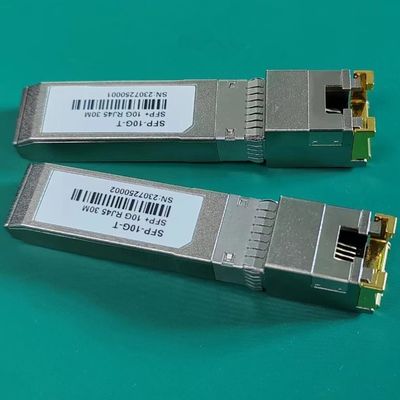

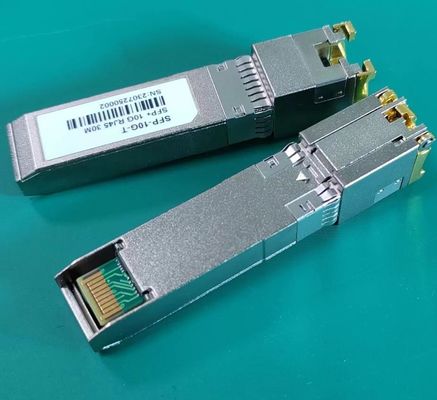

OP-SFP-10G-T Bakır Küçük Form Takılabilir (SFP) alıcı-vericiler, SFP Çoklu Kaynak Anlaşmasına (MSA) dayalıdır.IEEE Std 802.3'te belirtilen 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T standartlarıyla uyumludurlar.FR-SFP-10G-T, bağlantı göstergesi için SFP'nin RX_LOS (ana bilgisayarda yukarı çekilmelidir) pinini kullanır.SFP'nin TX_DISABLE pinini yukarı çeker veya açarsanız, PHY IC sıfırlanır.
Kablo uzunluğu
| Hat Bağlantı Noktası | Kablo | Ulaşmak | Ana bilgisayar bağlantı noktası |
| 10Gbase-T | CAT6A | 30m | 10GBase-R |
| 5Gbase-T | CAT5E | 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | 50m | 10GBase-R |
| 1000base-T | CAT5E | 100m | 10GBase-R |
Pim Açıklamaları
| Toplu iğne | Sembol | Ad/Açıklama | Ref. |
| 1 | MEÖ | Verici Toprağı (Alıcı Toprağı ile Ortak) | 1 |
| 2 | TFAULT | Verici Arızası.Desteklenmiyor. | |
| 3 | TDIS | Verici Devre Dışı.Yüksekte veya açıkta lazer çıkışı devre dışı. | 2 |
| 4 | MOD_DEF(2) | Modül Tanımı 2. Seri Kimliği için veri hattı. | 3 |
| 5 | MOD_DEF(1) | Modül Tanımı 1. Seri Kimliği için saat satırı. | 3 |
| 6 | MOD_DEF(0) | Modül Tanımı 0. Modül içinde topraklanmış. | 3 |
| 7 | Fiyat Seçimi | Bağlantı gerekmez | |
| 8 | LOS | Yüksek, bağlantılı olmadığını gösterir.düşük bağlantılı olduğunu gösterir. | |
| 9 | VEER | Alıcı Toprağı (Verici Toprağı ile Ortak) | 1 |
| 10 | VEER | Alıcı Toprağı (Verici Toprağı ile Ortak) | 1 |
| 11 | VEER | Alıcı Toprağı (Verici Toprağı ile Ortak) | 1 |
| 12 | RD- | Alıcı Ters DATA çıkışı.AC Bağlantılı | |
| 13 | RD+ | Alıcı Tersine çevrilmemiş VERİ çıkışı.AC Bağlantılı | |
| 14 | VEER | Alıcı Toprağı (Verici Toprağı ile Ortak) | 1 |
| 15 | VCCR | Alıcı Güç Kaynağı | |
| 16 | VCCT | Verici Güç Kaynağı | |
| 17 | MEÖ | Verici Toprağı (Alıcı Toprağı ile Ortak) | 1 |
| 18 | TD+ | Verici Çevrilmemiş VERİ girişi. AC Bağlantılı. | |
| 19 | TD- | Verici Ters DATA girişi. AC Bağlandı. | |
| 20 | MEÖ | Verici Toprağı (Alıcı Toprağı ile Ortak) | 1 |
notlar:
1. Devre toprağı şasi toprağına bağlanır
2. TDIS > 2.0V'de PHY devre dışı veya açık, TDIS < 0.8V'de etkin
3. Ana kartta 4,7k - 10k Ohm ile 2,0 V ile 3,6 V arasında bir voltaja çekilmelidir. MOD_DEF(0), modülün takılı olduğunu belirtmek için hattı düşük seviyeye çeker.
