Ürün ayrıntıları:
|
| Veri Bağlantı Noktası: | RJ-45 | paket: | SFP Küçük Form Faktörü |
|---|---|---|---|
| Güç kaynağı: | 3.3V | Mesafe: | 10G için 30 metre (CAT6A kablosu) |
| Kasa Sıcaklığı: | 0°C ila +70°C veya -40°C ila +85°C | veri hızı: | • Hat bağlantı noktasında 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T desteği |
Özellikler
¨ Hat bağlantı noktasında 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T desteği
¨ Ana bilgisayar bağlantı noktasında 10Gbase-R desteği
¨ Çalışırken takılabilir SFP ayak izi
¨ Kompakt RJ-45 konektör tertibatı
¨ RoHS uyumlu ve kurşunsuz
¨ Tek +3,3V güç kaynağı
¨ Cat 6a kablosu üzerinden 10 Gigabit Ethernet
¨ Ortam Çalışma sıcaklığı: 0°C ila +70°C veya -40°C ila +85°C
Tanım

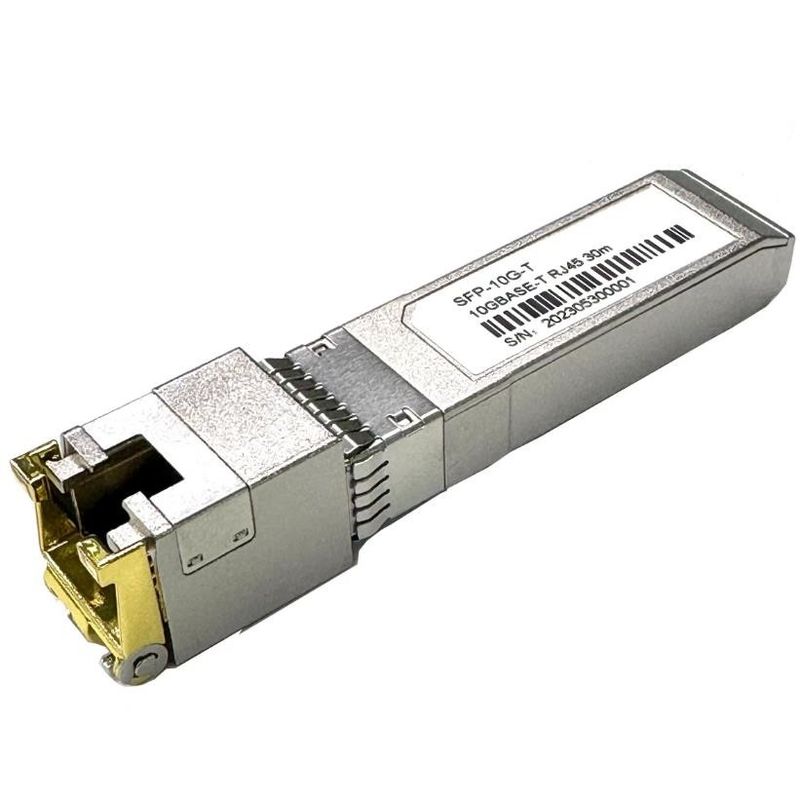

SFP-10G-T Bakır Küçük Form Takılabilir (SFP) alıcı-vericiler, SFP Çoklu Kaynak Anlaşmasına (MSA) dayalıdır.IEEE Std 802.3'te belirtilen 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T standartlarıyla uyumludurlar.SFP-10G-T, bağlantı göstergesi için SFP'nin RX_LOS (ana bilgisayarda yukarı çekilmelidir) pimini kullanır.SFP'nin TX_DISABLE pinini yukarı çeker veya açarsanız, PHY IC sıfırlanır.
Kablo uzunluğu
| Hat Bağlantı Noktası | Kablo | Ulaşmak | Ana bilgisayar bağlantı noktası |
| 10Gbase-T | CAT6A | 30m | 10GBase-R |
| 5Gbase-T | CAT5E | 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | 50m | 10GBase-R |
| 1000base-T | CAT5E | 100m | 10GBase-R |
Pim Açıklamaları
| Toplu iğne | Sembol | Ad/Açıklama | Ref. |
| 1 | MEÖ | Verici Toprağı (Alıcı Toprağı ile Ortak) | 1 |
| 2 | TFAULT | Verici Arızası.Desteklenmiyor. | |
| 3 | TDIS | Verici Devre Dışı.Yüksekte veya açıkta lazer çıkışı devre dışı. | 2 |
| 4 | MOD_DEF(2) | Modül Tanımı 2. Seri Kimliği için veri hattı. | 3 |
| 5 | MOD_DEF(1) | Modül Tanımı 1. Seri Kimliği için saat satırı. | 3 |
| 6 | MOD_DEF(0) | Modül Tanımı 0. Modül içinde topraklanmış. | 3 |
| 7 | Fiyat Seçimi | Bağlantı gerekmez | |
| 8 | LOS | Yüksek, bağlantılı olmadığını gösterir.düşük bağlantılı olduğunu gösterir. | |
| 9 | VEER | Alıcı Toprağı (Verici Toprağı ile Ortak) | 1 |
| 10 | VEER | Alıcı Toprağı (Verici Toprağı ile Ortak) | 1 |
| 11 | VEER | Alıcı Toprağı (Verici Toprağı ile Ortak) | 1 |
| 12 | RD- | Alıcı Ters DATA çıkışı.AC Bağlantılı | |
| 13 | RD+ | Alıcı Tersine çevrilmemiş VERİ çıkışı.AC Bağlantılı | |
| 14 | VEER | Alıcı Toprağı (Verici Toprağı ile Ortak) | 1 |
| 15 | VCCR | Alıcı Güç Kaynağı | |
| 16 | VCCT | Verici Güç Kaynağı | |
| 17 | MEÖ | Verici Toprağı (Alıcı Toprağı ile Ortak) | 1 |
| 18 | TD+ | Verici Çevrilmemiş VERİ girişi. AC Bağlantılı. | |
| 19 | TD- | Verici Ters DATA girişi. AC Bağlandı. | |
| 20 | MEÖ | Verici Toprağı (Alıcı Toprağı ile Ortak) | 1 |
notlar:
1. Devre toprağı şasi toprağına bağlanır
2. TDIS > 2.0V'de PHY devre dışı veya açık, TDIS < 0.8V'de etkin
3. Ana kartta 4,7k - 10k Ohm ile 2,0 V ile 3,6 V arasında bir voltaja çekilmelidir. MOD_DEF(0), modülün takılı olduğunu belirtmek için hattı düşük seviyeye çeker.
+3.3V Volt Elektrik Güç Arayüzü
SFP-10G-T'nin giriş voltajı aralığı 3,3 V +/- %5'tir.Sürekli çalışma için 4V maksimum gerilime izin verilmez.
| +3.3 Volt Elektrik Güç Arayüzü | ||||||
| Parametre | Sembol | dak. | tip | maks. | birim | Notlar/Koşullar |
| Besleme Akımı | Dır-dir | 900 | 1200 | mA |
4W maksimum güç bitti tam voltaj aralığı ve sıcaklık. Aşağıdaki uyarı notuna bakın |
|
| Giriş gerilimi | Vcc | 3.13 | 3.3 | 3.47 | V | GND'ye atıfta bulunuldu |
| Maksimum Voltaj | Vmaks | 4 | V | |||
| Dalgalanma akımı | ani yükseliş | kesin tarih | mA |
Sabit durumun üzerinde sıcak fiş akım.Dikkat notuna bakın altında |
||
Dikkat: Güç tüketimi ve dalgalanma akımı, SFP MSA'da belirtilen değerlerden daha yüksektir.
Düşük Hızlı Sinyaller
MOD_DEF(1) (SCL) ve MOD_DEF(2) (SDA), açık boşaltma CMOS sinyalleridir (bkz. bölüm VII, "Seri İletişim Protokolü").Hem MOD_DEF(1) hem de MOD_DEF(2) host_Vcc'ye çekilmelidir.
| Düşük Hız Sinyalleri, Elektronik Özellikler | |||||
| Parametre | Sembol | dak. | maks. | birim | Notlar/Koşullar |
| SFP Çıkışı DÜŞÜK | SES | 0 | 0,5 |
V
|
host_Vcc'ye 4.7k ila 10k çekme, konektörün ana bilgisayar tarafında ölçülmüştür |
| SFP Çıkışı YÜKSEK | VOH | host_Vcc -0.5 | host_Vcc + 0.3 |
V
|
host_Vcc'ye 4.7k ila 10k çekme, konektörün ana bilgisayar tarafında ölçülmüştür |
| SFP Girişi DÜŞÜK | VİL | 0 | 0.8 | V |
Vcc'ye 4.7k ila 10k çekme, konektörün SFP tarafında ölçülmüştür
|
| SFP Girişi YÜKSEK | VIH | 2 | Vcc + 0.3 | V |
Vcc'ye 4.7k ila 10k çekme, konektörün SFP tarafında ölçülmüştür |
Yüksek Hızlı Elektrik Arayüzü
Tüm yüksek hızlı sinyaller dahili olarak AC bağlantılıdır.
| Yüksek Hızlı Elektrik Arayüzü, İletim Hattı-SFP | ||||||
| Parametre | Sembol | dak. | tip | maks. | birim | Notlar/Koşullar |
| Hat Frekansı | fl | 125 | Mhz |
5 seviyeli kodlama, başına IEEE 802.3 |
||
| Tx Çıkış Empedansı | Zout, Teksas | 100 | ohm |
Diferansiyel, herkes için arasındaki frekanslar 1MHz ve 125MHz |
||
| Rx Giriş Empedansı | zin,RX | 100 | Ohm |
Diferansiyel, herkes için arasındaki frekanslar 1MHz ve 125MHz |
||
| Yüksek Hızlı Elektrik Arayüzü, Host-SFP | ||||||
| Parametre | Sembol | dak. | tip | maks. | birim | Notlar/Koşullar |
|
Tek uçlu veri girişi sallanmak |
Vinsing | 250 | 1200 |
mV
|
Tek uçlu | |
|
Tek uçlu veri çıkışı sallanmak |
Vouting | 350 | 800 | mV | Tek uçlu | |
| Yükseliş/Düşüş Zamanı | tr,tf | 175 | psec | %20 - %80 | ||
| Tx Giriş Empedansı | Zin | 50 | Ohm | Tek uçlu | ||
| Rx Çıkış Empedansı | Zout | 50 | Ohm | Tek uçlu | ||
Genel Özellikler
| Genel | ||||||
| Parametre | Sembol | dak. | tip | maks. | birim | Notlar/Koşullar |
| Veri hızı | BR | 1 | 10.3125 | Gb/sn |
IEEE 802.3 uyumlu. Aşağıdaki Not 1,2'ye bakın |
|
notlar:
1. Saat toleransı +/- 50 ppm'dir
çevresel özellikler
Otomatik geçiş algılama etkinleştirildi.Harici çapraz kablo gerekli değildir
| çevresel özellikler | ||||||
| Parametre | Sembol | dak. | tip | maks. | birim | Notlar/Koşullar |
| Çalışma Durumu Sıcaklığı | Reklam | Tc | 0 | +70 | °C | |
| Sanayi | -40 | +85 | °C | |||
| Depolama sıcaklığı | -40 | +85 | °C | |||
Sipariş Bilgileri
| parça numarası | Hız modu | Sıcaklık |
| SFP-10G-TA1-C | 10G/5G/2.5G/1.25G | 0~70°C |
| SFP-10G-TA1-I | 10G/5G/2.5G/1.25G | -40~85°C |
