Ürün ayrıntıları:
|
| Alıcı Tipi: | SFP Bakır | Güç kaynağı: | +3.3V DC |
|---|---|---|---|
| veri hızı: | 1,25 Gb/sn | Çalışma durumu sıcaklığı: | 0°C ila +70°C veya -40°C ila +85°C |
| Muhafaza tipi: | Metal | veri bağlayıcı: | RJ-45 |
Özellikler
1,25 Gb/sn'ye kadar çift yönlü veri bağlantıları
Çalışırken takılabilir SFP ayak izi
RX Kaybı/Kaybı işlevi olmadan
Düşük EMI için tamamen metalik muhafaza
Düşük güç dağılımı (tipik 0,5 W)
Kompakt RJ-45 konektör düzeneği
2 telli seri veri yolu üzerinden fiziksel katman IC'ye erişim
SERDES arayüzü ile host sistemlerde 1000BASE-X çalışması
SGMII arayüzlü ana sistemlerde uyumlu 10/100/1000Mbps
SERDES arayüzü ile host sistemlerde 100Base-FX çalışması
Çalışma durumu sıcaklık aralığı 0°C ila +70°C veya -40°C ila +85°C
Uygulamalar
Cat 5 kablosu üzerinden 1,25 Gigabit Ethernet
Tanım

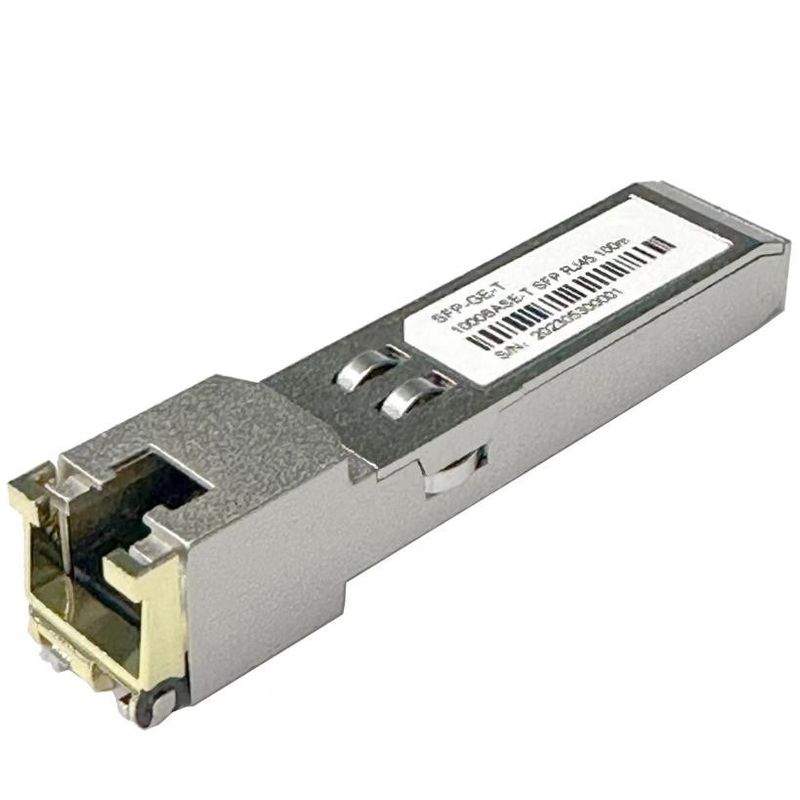

SFP-GE-T Bakır Küçük Form Takılabilir (SFP) alıcı-vericiler, 1000Mbps'yi destekleyen IEEE 802.3-2002 ve IEEE 802.3ab'de belirtilen Gigabit Ethernet ve 1000BASE-T standartları ile uyumlu, yüksek performanslı, uygun maliyetli bir modüldür. ekransız bükümlü çift kategori 5 kablo üzerinden 100 metreye kadar veri hızı.Modül, 5 seviyeli Darbe Genlik Modülasyonu (PAM) sinyalleriyle 1000 Mbps tam çift yönlü veri bağlantılarını destekler.Kablodaki dört çiftin tümü, her bir çiftte 250 Mbps'lik bir sembol hızıyla kullanılır.Modül, 2 telli seri CMOS EEPROM protokolü aracılığıyla A0h adresiyle erişilebilen SFP MSA ile uyumlu standart seri kimlik bilgisi sağlar.
Pim Açıklamaları
| Toplu iğne | Sinyal Adı | Tanım | Fiş Sek. | notlar |
| 1 | VDoğu Avrupa Zaman Dilimi | Verici Toprak | 1 | |
| 2 | TX HATASI | Verici Arıza Göstergesi | 3 | Not 1 |
| 3 | TX DEVRE DIŞI BIRAK | Verici Devre Dışı | 3 | Not2 |
| 4 | MOD_DEF(2) | SDA Seri Veri Sinyali | 3 | Not3 |
| 5 | MOD_DEF(1) | SCL Seri Saat Sinyali | 3 | Not3 |
| 6 | MOD_DEF(0) | TTL Düşük | 3 | Not3 |
| 7 | Fiyat Seçimi | Bağlı değil | 3 | |
| 8 | LOS | Sinyal Kaybı | 3 | Not4 |
| 9 | VEER | alıcı zemin | 1 | |
| 10 | VEER | alıcı zemin | 1 | |
| 11 | VEER | alıcı zemin | 1 | |
| 12 | RX- | Env.Alınan Veri Çıkışı | 3 | Not 5 |
| 13 | RX+ | Alınan Veri Çıkışı | 3 | Not 5 |
| 14 | VEER | alıcı zemin | 1 | |
| 15 | VCCR | Alıcı Güç Kaynağı | 2 | |
| 16 | VSKK | Verici Güç Kaynağı | 2 | |
| 17 | VDoğu Avrupa Zaman Dilimi | Verici Toprak | 1 | |
| 18 | Teksas+ | Verileri İlet | 3 | Not 6 |
| 19 | Teksas- | Env.Verileri İlet | 3 | Not 6 |
| 20 | VDoğu Avrupa Zaman Dilimi | Verici Toprak | 1 |
notlar:
Fiş Seq.: Çalışırken takma sırasında pim takma sırası.
1) TX Fault desteklenmez ve her zaman toprağa bağlıdır.
2) TX devre dışı, alıcı-verici modülünü sıfırlamak için kullanılan bir giriş, Bu pim modül içinde 4,7 KΩ'luk bir dirençle yukarı çekilir.
Düşük (0 – 0,8 V): Telsiz açık
(0,8 V ve 2,0 V) arasında: Tanımsız
Yüksek (2,0 – 3,465 V): Telsiz sıfırlama durumunda
Açık: Telsiz sıfırlama durumunda
3) Mod-Def 0,1,2.Bunlar modül tanımlama pinleridir.Ana kartta 4.7K~10K dirençle yukarı çekilmelidirler.Çekme voltajı VccT veya VccR olacaktır.
Mod-Def 0, modülün mevcut olduğunu belirtmek için modül tarafından topraklanır
Mod-Def 1, seri kimliği için iki telli seri arabirimin saat hattıdır
Mod-Def 2, seri kimlik için iki telli seri arabirimin veri hattıdır
4) RX_LOS (Sinyal Kaybı): LVTTL, maksimum Host_Vcc voltajıyla uyumludur.RX_LOS etkinleştirilebilir veya devre dışı bırakılabilir (Sipariş bilgilerine bakın), RX_LOS kullanılmaz ve her zaman 100-ohm dirençle toprağa bağlanır.
5) RD-/+: Bunlar diferansiyel alıcı çıkışlarıdır.Kullanıcı SERDES'inde 100 (diferansiyel) ile sonlandırılması gereken AC kuplajlı 100 diferansiyel hatlardır.
6) TD-/+: Bunlar diferansiyel verici girişleridir.Modül içinde 100 diferansiyel sonlandırmalı AC bağlantılı diferansiyel hatlardır.
