Ürün ayrıntıları:
|
| Elyaf Tipi: | Tek mod | Ürün adı: | optik sirkülatör |
|---|---|---|---|
| dalga boyu: | 1550nm | Bağlayıcı türü: | FC/PC FC/APC, LC/PC, LC/APC |
| Vurgulamak: | Tek Modlu Fiber Optik Sirkülatör,1550nm Optik Sirkülatör,Tek Modlu Fiber Sirkülatör |
||

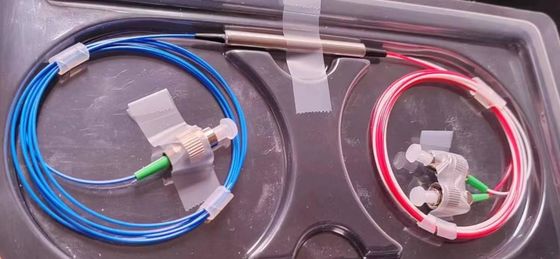

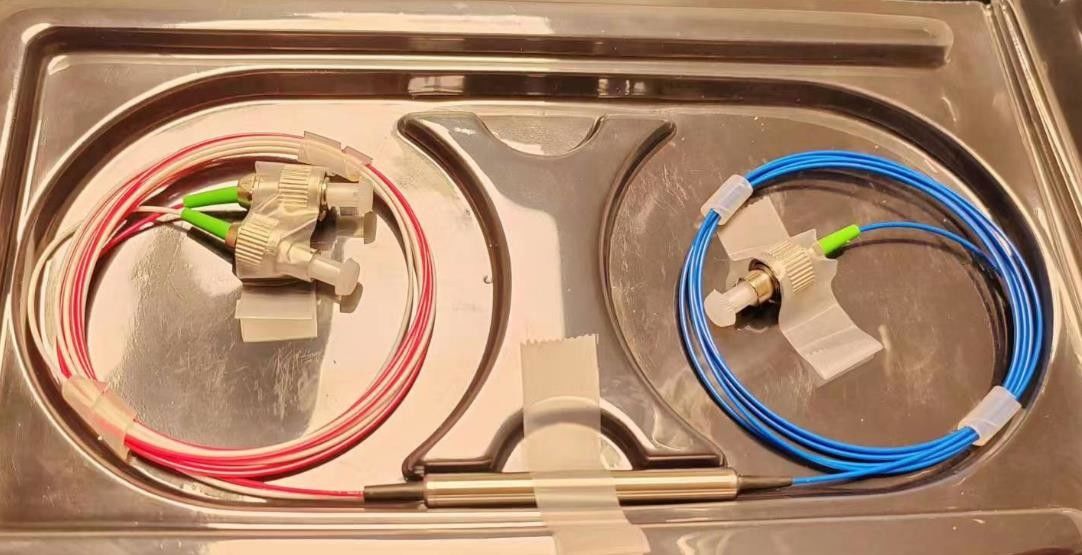

Üç Bağlantı Noktalı Tek Modlu Fiber Optik Sirkülatör Dalga Boyu 1550nm
Tek Modlu Optik Sirkülatör 1550nm
Bir optik sirkülatör, ışığı bir optik fiberde belirli bir yönde yönlendiren bir cihazdır.Karşılıksızlık ilkesiyle çalışan, yani ışığın belirli bir yönde ilerlediği ve kaynağına geri dönmediği üç kapılı bir cihazdır.

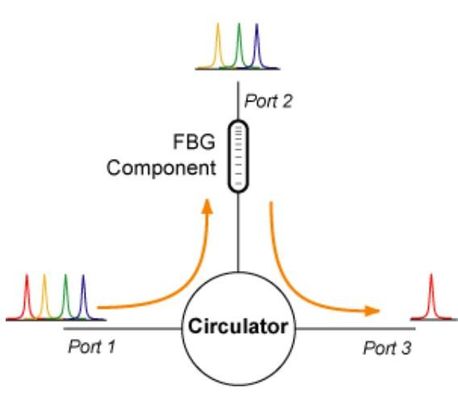

Aşağıdaki örnek, bir Fiber Bragg Izgarası (FBG) kullanan bir DWDM sisteminden bir optik kanalı bırakmak için bir sirkülatörün kullanımını göstermektedir.Giriş DWDM kanalları, Port 2'ye bağlı bir FBG cihazı ile cihazın Port 1'ine bağlanır. FBG'den yansıyan tek dalga boyu, port 2'de sirkülatöre tekrar girer ve Port 3'e yönlendirilir. Kalan sinyaller FBG'den geçer ve çıkar. üst fiber üzerinde.

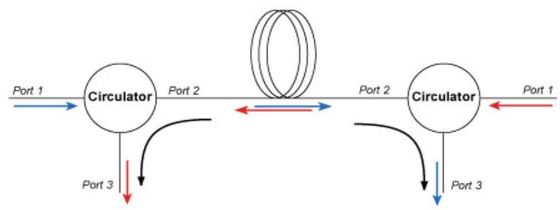

Sirkülatörler, tek bir fiberden aşağı iki yönde bir optik sinyal göndermek için de kullanılabilir.Fiberin her iki ucunda bir sirkülatör bulunur.Her bir sirkülatör, bir yönde bir sinyal eklerken diğer yönde sinyali kaldırmak için işlev görür.Aşağıdaki örneğe bakın.
Özellikler
| Çalışma Dalga Boyu (nm) | 1550+/-30 |
| Ekleme Kaybı (Port1 - Port2) (dB) | <0,8 |
| Ekleme Kaybı (Port2 - Port3) (dB) | <0,8 |
| İzolasyon (Port 2 - Port 1) (dB) | >40 |
| İzolasyon (Port 3 - Port 2) (dB) | >40 |
| Polarizasyona Bağlı Kayıp | <0,15 |
| Geri dönüş kaybı | >55 |
