Ürün ayrıntıları:
|

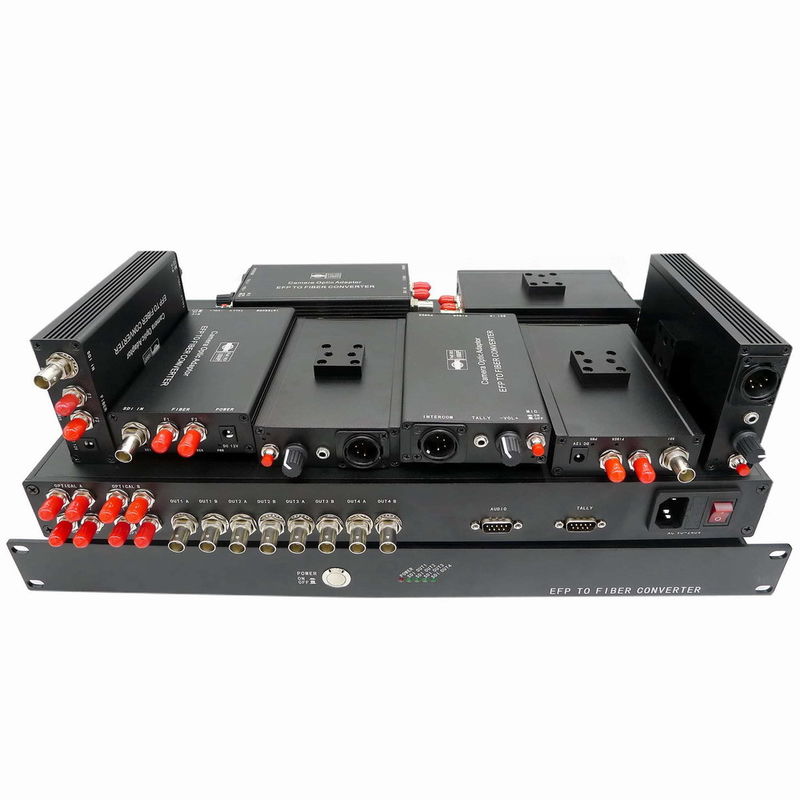

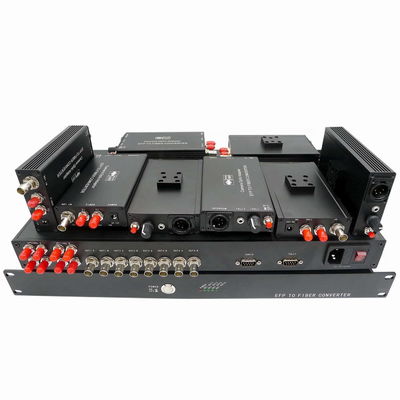

Basit EFP kamera fiber sistemi

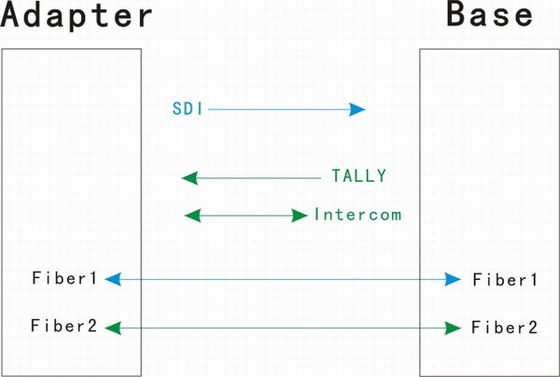

Basit EFP'den FibereKamera Optik Adaptörü ve Optik Baz İstasyonu içerir.Sistem, kameradan gelen 1 kanal 3G/HD-SDI sinyalini Baz İstasyonuna, dahili telefona (Kamera ucu profesyonel 4 pimli veya 5 pimli XLR kulaklık bağlanabilir, OB ucu dahili telefon ana istasyonuna bağlanabilir), taksitli (Bir renk veya iki renk seçilebilir).Sistem, çok kameralı 3G/HD-SDI prodüksiyon için gereken tüm sinyalleri bir fiber kabloya koyarak, herhangi bir stüdyo veya uzak prodüksiyonda sağlam, sorunsuz bağlantı sağlar.Vida deliğinin alt kısmına bir kamera pabucu montajı takılabilir.

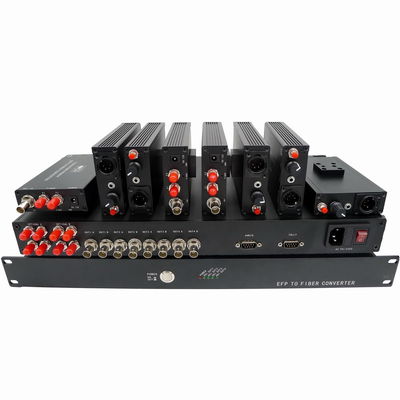

Basit işlevi nedeniyle, 4 baz bir Optik Baz İstasyonunda birleştirilebilir.
Özellikler
· 1 kanal ileri SDI
· Tüm Patolojik kalıpları yönetin
· Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
· 3G/HD/SD-SDI girişi otomatik tanıma, SMPTE 424M, SMPTE 292M ve SMPTE 259M'ye göre 270Mbit/s - 2,97Gbit/s desteği
· Tek modlu fiber iletimde 10+Km
· Mute ve ön amfili mikrofon girişleri
· Sesi açıp kapatan kulaklık
· Tally LED+/- çıkışı veya isteğe bağlı kuru Kontak Kapatma
· Genlock veya TC/BB isteğe bağlıdır
· Uzaktan kumanda verileri de isteğe bağlıdır
· Alt vida deliği, kamera pabucu montajı ile takılabilir
Özellikler:
genel dizin
| Çalışma Sıcaklığı | -25°C ila 55°C |
| Saklama derecesi | -40°C ila 85°C |
| nem | %0 ~ 95 (yoğuşmasız) |
| Kamera Optik Adaptörü | |
| Giriş gücü | DC 11~19V |
| Güç tüketimi | <10W |
| Net ağırlığı | <0,5 kg |
| Görünüm boyutu | 140mm*82mm*28mm |
| Optik Baz İstasyonu | |
| Giriş gücü | AC90~240V |
| Güç tüketimi | <20W |
| Net ağırlığı | 3kg |
| Görünüm boyutu | 19” 1U standart raf montajı |
Optik:
| dalga boyu | 1310nm / 1550nm / CWDM |
| Çıkış gücü | -6~-1dBm |
| Alım hassasiyeti | <-18dBm |
| İletim Mesafesi | SM fiber10km, MM fiber 550m |
| Optik konektör | ST / FC / SC / LC |
SDI girişi/çıkışı:
| Sinyal formatı | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Veri hızı | 270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn |
| Kablo Eşitleme |
Otomatik kablo EQ (Belden 1694A kablosu) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| SDI arabirimi | BNC 75 ohm |
Genlock / TC / BB(isteğe bağlı olabilir)
| Kanal Sayısı | 1 |
| Giriş/çıkış empedansı | BNC 75Ω (dengesizlik) |
| Giriş/çıkış gerilimi | 1.0Vp-p |
| Diferansiyel Kazanç | < ±%1,5 |
| Diferansiyel Faz | < ±1% |
| SNR | >60dB |
interkom:
| Kamera Optik Adaptörü | |

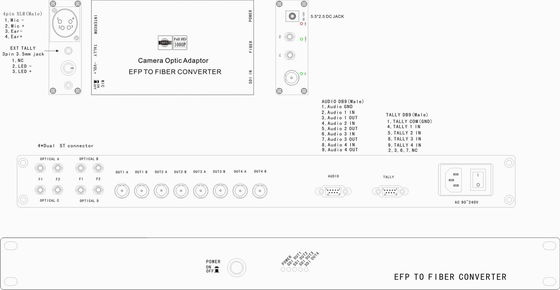

| Arayüz | 4pin XLR(Erkek) /5pin XLR(Dişi)/ 3,5 mm kulaklık jakı |
| Mikrofon | Mute ve ön amfili mikrofon girişleri |
| Kulaklık | ses yukarı veya aşağı ile |
| Optik Baz İstasyonu | |
| Arayüz | DB9(Dişi) veya 3,5 mm jak: Hat seviyesinde dengesiz ses girişi ve çıkışı, |
Sayı:
| Kamera Optik Adaptörü | |
| Arayüz | 3,5 mm jak veya 3 pimli mini XLR |
| Çıktı | Kuru Kontak Kapatma veya ıslak LED+/- |
|
Açık: kısa veya LED açık Kapalı: açık veya LED kapalı |
|
| Optik Baz İstasyonu | |
| Arayüz | DB9(Erkek) |
| Giriş | Kuru Kontak Kapatma veya TTL |
| Açık: GND'ye kısa devre veya TTL düşük Kapalı: açık veya yüksek TTL | |
