Ürün ayrıntıları:
|
| Vurgulamak: | 10G SFP Alıcı-Verici,SFP Alıcı-Verici Kısa Dalgaboyu,Takılabilir sfp konnektörü |
||
|---|---|---|---|

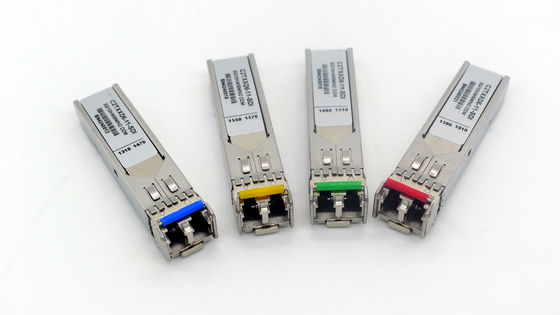

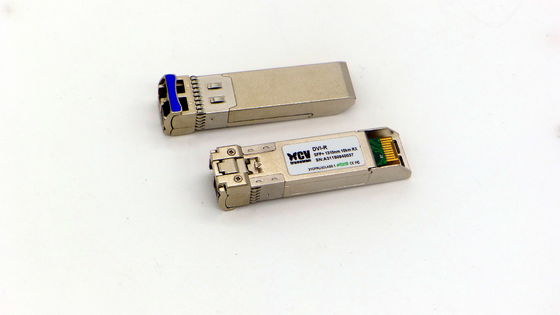

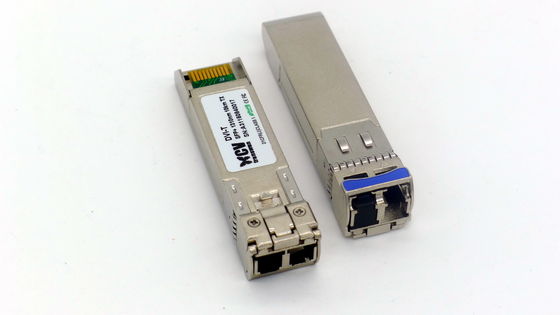

10 Gb/sn Kısa Dalga Boyu Takılabilir SR SFP Alıcı-Verici
● Çalışırken takılabilir
● 10 Gb/sn seri optik arayüz
● 50/125um MMF(2000MHZ.KM) ile 300 m'ye kadar
● SFP+ MSA ile uyumlu
● Çift yönlü LC konektörlü SFP MSA paketi
● Dijital Teşhis İzleme Arayüzü
● Çok düşük EMI ve mükemmel ESD koruması
● Yüksek iletim marjı
● +3,3 V tekli güç kaynağı
● 1 W'ın altında güç tüketimi
● SFP mekanik arayüzü
● Geniş veri hızı aralığı
Açıklama
●CSP08V9-11-55 optik alıcı-vericiler, çok modlu fiber (MMF) ile veri iletişimi için 10 Gb/sn seri optik arayüzler için tasarlanmıştır.Alıcı-verici, 9,953 Gb/sn ila 11,1 Gb/sn'yi destekleyebilir
● Alıcı-verici tasarımları, müşterilere datacom ve depolama uygulamaları için en iyi çözümleri sağlamak üzere yüksek performans ve uygun maliyetli olacak şekilde optimize edilmiştir.
Standart
● SFP+ MSA Uyumlu
● SFF-8472 sürüm 9.5 uyumlu
● IEEE802.3-2005 uyumlu
● Telcordia GR-468-CORE uyumlu
● FCC 47 CFR Bölüm 15, B Sınıfı uyumlu
● FDA 21 CFR 1040.10 ve 1040.11,sınıf 1 uyumlu
● RoHS uyumlu
Uygulamalar
● 10G Base-SR/SW ● 10G Fiber Kanal ● Diğer optik bağlantılar
| Parametre | Sembol | dak. | tip | Maks. | Birim | Not | |
| Veri hızı | Ethernet | 10.3125 | Gb/sn | ||||
| Fiber Kanal | 10.518 | ||||||
| Besleme gerilimi | Vcc | 3.13 | 3.3 | 3.47 | V | ||
| Besleme Akımı | Icc | 300 | mA | ||||
| Çalışma durumu sıcaklığı | Tc | 0 | 70 | ℃ | |||
| Parametre | Sembol | dak. | tip | Maks. | Birim | Not | |
| farkgiriş voltajı salınımı | 500 | mVpp | Not 1 | ||||
| Tx girişi devre dışı bırak | H | VIH | 2.0 | vcc+0.3 | V | ||
| L | VİL | 0 | 0.8 | ||||
| Tx Hata çıkışı | H | VOH | 2.0 | vcc+0.3 | V | Not 2 | |
| L | SES | 0 | 0.8 | ||||
| Giriş Farkıİç direnç | Zin | 100 | Ω | ||||
Parametre |
Sembol |
dak. |
tip |
Maks. |
Birim |
Not |
|
farkçıkış voltajı salınımı |
|
|
500 |
|
mVpp |
Not 3 |
|
Rx LOS Çıkışı |
H |
VOH |
2.0 |
|
vcc+0.3 |
V |
Not 2 |
L |
SES |
0 |
0.8 |
||||
| Parametre |
Sembol |
dak. |
tip |
Maks. |
Birim |
Not |
| çalışma dalga boyu |
|
760 |
|
860 |
deniz mili |
|
| Duyarlılık | Psen | -9.9 | dBm | Not 3 | ||
| dak.aşırı yükleme |
pimax |
-1 |
|
|
dBm |
|
| LOS İddiası | LosA |
-24 |
|
|
dBm |
|
| LOS Onayını Kaldır |
kayıp |
|
|
-12 |
dBm |
|
| LOS Histerisiz |
LosH |
0,5 |
|
4 | dB |
| Parametre | Sembol | dak. | tip | Maks. | Birim | Not |
| çalışma dalga boyu | 840 | 850 | 860 | deniz mili | ||
| Ortalama çıkış gücü (Etkin) | po | -6 | -1 | dBm | Not 1 | |
| Sönme Oranı | acil servis | 3.0 | 5.0 | dB | Not 1 | |
| RMS spektral genişliği | Δλ | 0.45 | deniz mili | |||
| Yükselme/Düşme süresi (%20~%80) | tr/tf | 50 | ps | Not 2 | ||
| Optik modülasyon genliği | ÖMA | -2.8 | dBm | |||
| Dağılma cezası | 3.9 | dB | ||||
| Çıkış Optik Gözü | IEEE 802.3-2005 Uyumlu | |||||
Kimlik ve DDM için Seri Arayüz
SFP modülleri, SFP MSA'da tanımlandığı gibi 2 telli seri iletişim protokolünü uygular.
SFP modüllerinin seri kimlik bilgilerine ve Digital Diagnostic Monitor parametrelerine I2C arabirimi üzerinden A0h ve A2h adreslerinden erişilebilir.Bellek, Tablo 1'de eşlenmiştir. Ayrıntılı kimlik bilgileri (A0h) Tablo 2'de listelenmiştir. Ve DDM spesifikasyonu (A2h) Tablo 3'te açıklanmıştır. Bellek mOL ve bayt tanımları hakkında daha fazla ayrıntı için lütfen SFF-'ye bakın. 8472 (Rev 9.3, Ağustos 2002), "Optik Alıcı-Vericiler için Dijital Teşhis İzleme Arayüzü".DDM parametreleri dahili olarak kalibre edilmiştir.
| Dijital Teşhis Belleği MOL (Belirli Veri Alanı Açıklamaları) | |||||
| 2 telli adres 1010000X (A0h) | 2 telli adres 1010001X (A2h) | ||||
| Adres | Bilgi | Adres | Bilgi | ||
| 0~95 | SFP MSA Tarafından Tanımlanan Seri Kimliği (96 bayt) | 0~55 | Alarm ve Uyarı Eşikleri (56 bayt) | ||
| 56~95 | Kalibrasyon Sabitleri (40 bayt) | ||||
| 96~127 | Satıcıya Özel (32 bayt) | 96~119 | Gerçek Zamanlı Teşhis Arayüzü (24 bayt) | ||
| 120~127 | Satıcıya Özel (8 bayt) | ||||
| 128~255 | Ayrılmış, SFF8079 (128 bayt) | 128~247 | Kullanıcı Yazabilir EEPROM (120 bayt) | ||
| 248~255 | Satıcıya Özel (8 bayt) | ||||
| EEPROM Seri Kimliği Bellek İçeriği (A0h) | ||||
| Veri Adres |
Boy (bayt) |
Adına Tarla |
Değer(Onaltılık) | Alan Açıklaması |
| TABAN KİMLİK ALANLARI | ||||
| 0 | 1 | tanımlayıcı | 03 | SFP |
| 1 | 1 | Dahilitanımlayıcı | 04 | MOD4 |
| 2 | 1 | Bağlayıcı | 07 | LC |
| 3-10 | 8 | alıcı-verici | 00 00 00 00 00 00 00 00 | |
| 11 | 1 | kodlama | 01 | NRZ |
| 12 | 1 | BR, Nominal | 67 | |
| 13 | 1 | Rezerve | 00 | |
| 14 | 1 | Uzunluk(9µm,km) | 00 | |
| 15 | 1 | Uzunluk (9µm) | 00 | |
| 16 | 1 | Uzunluk (50µm) | 52 | 82m 50125um 500MHZ.KM MMF |
| 17 | 1 | Uzunluk (62.5µm) | 21 | 33m 62.5/125um 200MHZ.KM MMF |
| 18 | 1 | Uzunluk (Bakır) | 00 | |
| 19 | 1 | Rezerve | 00 | |
| 20-35 | 16 | Satıcı adı | ||
| 36 | 1 | Rezerve | 00 | |
| 37-39 | 3 | Satıcı Kullanıcı Arayüzü | 000000 | |
| 40-55 | 16 | Satıcı PN'si | ||
| 56-59 | 4 | satıcı rev | 31 30 20 20 | 10 |
| 60-61 | 2 | dalga boyu | 03 52 | 850nm |
| 62 | 1 | Rezerve | 00 | |
| 63 | 1 | CC_BASE | XX | Base ID Alanları için kontrol kodu |
| GENİŞLETİLMİŞ KİMLİK ALANLARI | ||||
| 64-65 | 2 | Seçenekler | 001A | Los,Tx_falt, Tx_diable |
| 66 | 1 | BR, maks. | 00 | Üst bit oranı marjı, % birimleri |
| 67 | 1 | BR, dakika | 00 | Alt bit hızı marjı, % birimleri |
| 68-83 | 16 | Satıcı SN | xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx |
Seri numarası(ASCII) |
| 84-91 | 8 | Tarih kodu | xx xx xx xx xx xx xx xx | Satıcının üretim tarihi kodu (ASCII) |
| 92 | 1 | Teşhis İzleme Türü | 68 | Dijital teşhis ve dahili kalibrasyon |
| 93 | 1 | Gelişmiş Seçenekler | 80 | Alarm/Uyarı bayrakları uygulandı |
| 94 | 1 | SFF-8472 Uyumluluğu | 04 | |
| 95 | 1 | CC_EXT | xx | Genişletilmiş Kimlik Alanları için kodu kontrol edin |
| SATICIYA ÖZEL KİMLİK ALANLARI | ||||
| 96-127 | 32 | Satıcıya Özel | Satıcıya Özel EEPROM | |
| 128-255 | 128 | Rezerve | SFF-8079 için ayrılmıştır. | |
Not: “xx” baytı pratik duruma göre doldurulmalıdır.Daha fazla bilgi için lütfen SFF-8472 Rev 9.4'ün ilgili dokümanına bakınız.
| DDM Spesifikasyonu | |||
| Parametre | Menzil | Kesinlik | Kalibrasyon |
| Hava sıcaklığı | -10 ～ +80°C | ±3°C | Dahili |
| Voltaj | 3.0 ～ 3.6V | ±3% | Dahili |
| Önyargı Akımı | 0 ～ 15mA | ±%10 | Dahili |
| TX Gücü | -7 ～ 0dBm | ±2dB | Dahili |
| Alım Gücü | -15 ～ 0dBm | ±2dB | Dahili |
| TOPLU İĞNE # | İsim | İşlev | notlar |
| 1 | VeeT | Modül verici toprağı | Not 1 |
| 2 | İletim Hatası | Modül verici hatası | Not 2 |
| 3 | İletimi Devre Dışı Bırak | Verici Devre Dışı;Verici lazer çıkışını kapatır | Not 3 |
| 4 | SDL | 2 telli seri arabirim veri girişi/çıkışı (SDA) | |
| 5 | SCL | 2 telli seri arayüz saat girişi (SCL) | |
| 6 | MOD-ABS | Modül Yok, modülde VeeR veya VeeT'ye bağlanın | Not 2 |
| 7 | RS0 | Rate select0, isteğe bağlı olarak SFP+ alıcısını kontrol edin.Yüksek olduğunda, giriş veri hızı >4,5 Gb/sn; düşük olduğunda, giriş veri hızı <=4,5 Gb/sn | |
| 8 | LOS | Sinyal Göstergesinin Alıcı Kaybı | Not4 |
| 9 | RS1 | Rate select0, isteğe bağlı olarak SFP+ vericiyi kontrol edin.Yüksek olduğunda, giriş veri hızı >4,5 Gb/sn; düşük olduğunda, giriş veri hızı <=4,5 Gb/sn | |
| 10 | VeeR | Modül alıcı toprağı | Not 1 |
| 11 | VeeR | Modül alıcı toprağı | Not 1 |
| 12 | RD- | Alıcı ters çevrilmiş veri çıkışı | |
| 13 | RD+ | Alıcı ters çevrilmemiş veri çıkışı | |
| 14 | VeeR | Modül alıcı toprağı | Not 1 |
| 15 | VccR | Modül alıcısı 3.3V besleme | |
| 16 | VccT | Modül vericisi 3.3V beslemesi | |
| 17 | VeeT | Modül verici toprağı | Not 1 |
| 18 | TD+ | Verici ters çevrilmiş veri çıkışı | |
| 19 | TD- | Verici ters çevrilmemiş veri çıkışı | |
| 20 | VeeT | Modül verici toprağı | Not 1 |
